Techo acanalado cubierta de tejas esmaltadas rollo formando la máquina

Techo acanalado cubierta de tejas esmaltadas rollo formando la máquina

Equipo para la fabricación de paneles de teja.

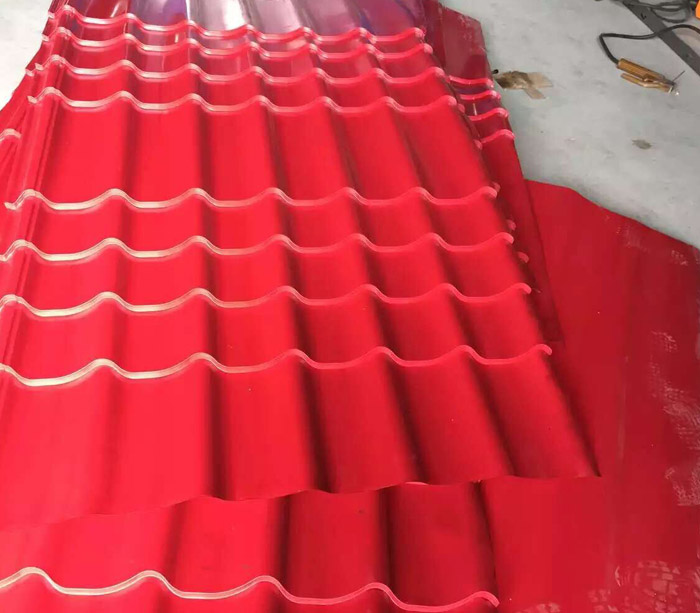

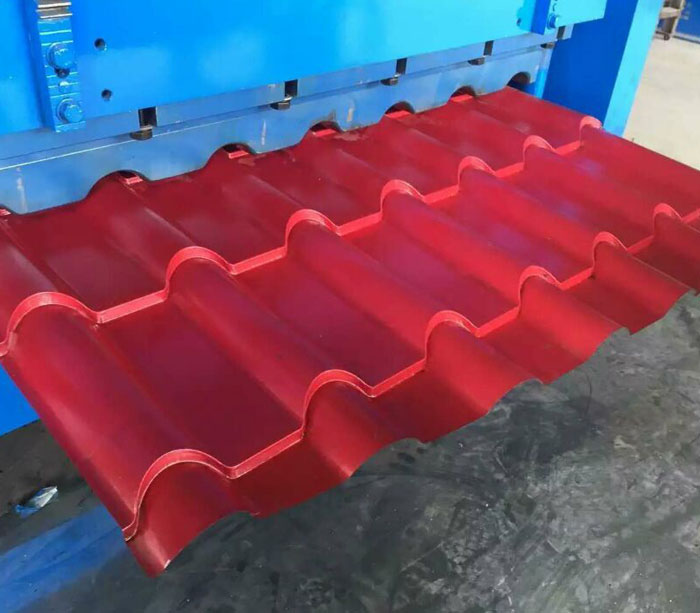

Ⅰ、 foto de teja

Ⅱ、Proceso de la línea de producción de paneles de techo a través de

Decoiler --- Dispositivo de guía - Máquina formadora de rollos --- Corte hidráulico (incuding Knife) --- Estante de producto terminado

Dispositivo: Decoiler, Dispositivo de guía, Máquina perfiladora de rodillos principal, Cizalla hidrualica, Rack de producto terminado, Caja de control PLC, Estación hidruálica, etc.

Ⅲ、  Material

En frío, acero laminado, chapa galvanizada.

Ancho del producto: 1100mm;

Fuerza material: Q245-350Mpa

Espesor: 0.6-1.0mm

IV, Dispositivo:

1, Decoiler: 1 piezas

No poder

Diámetro interno: 460-520 mm; Diámetro de salida: Max.1300nmm

Carga: Máx. 5 T; ancho máx. 1300 mm;

2, Máquina formadora de rollos principal

Grosor del panel lateral: acero A3 18 mm;

Material del rodillo, # 45;

Carrete: ¢ 95mm, 45 # Acero;

Motor principal: 11KW * pcs

  Material de la plataforma del piso Q195 / Q235 / Q345 Acero en frío, de láminas galvanizadas

Total de 32 pares de rodillos y velocidad, 12-18 m / min

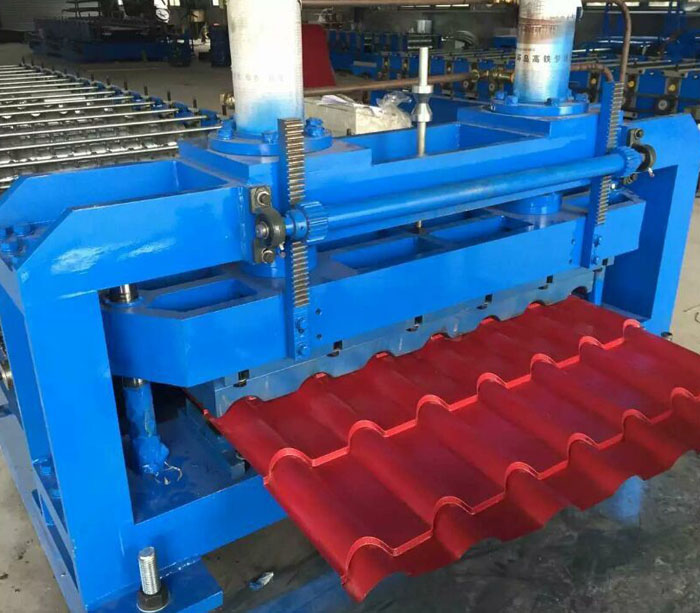

Foto de la máquina del panel del azulejo de azotea sólo para la referencia

3, caja de control del PLC: 1 PC

Control automático Cantidad y longitud

4. Estación hidráulica y cizalla.

4.1 Función: cizalla hidráulica (juego de molde 1)

4.2 Material de la cuchilla de corte, Cr12, Dureza HRC56-58

4.3 Presión de trabajo del sistema hidráulico: 16MPa

4.4 Estación hidráulica: 5.5KW (cizalla hidráulica) -

5, bastidor de producto terminado: 3 piezas, no potencia

Sistema de control electrico

La línea completa de la pantalla de control del PLC, interfaz hombre-máquina. Las personas interactúan con el PLC. El operador configura el programa para que se ejecute automáticamente (control programable) y controle el monitoreo del proceso, el control del operador de la línea de producción y modifique los parámetros de control, y real -tiempo de monitoreo del estado del equipo y los parámetros e indicación de falla. La configuración digital de la longitud de la pieza de trabajo, la longitud ajustable también puede ser ajustable. Monitorización en tiempo real del estado de operación del equipo e indicación de falla.

Con la función de conmutación manual y automática: en el modo manual, puede ser una operación independiente, fácil de mantener; en el modo automático, llevar a cabo la ejecución completa de la producción, para comenzar; en general, con parada de emergencia Botones, fáciles de manejar para emergencias, para garantizar que los equipos y el personal de operaciones de seguridad.

Componentes principales de la marca:

Sistema de control PLC: Siemens

Inversor: Panasonic

Codificador: Omron

Pantalla táctil: Siemens

Algunos componentes son dispositivos de la marca Schneider.

Garantía de Calidad

El diseño de la línea de perfilado de paneles de techo Superda garantiza el diseño de acuerdo con los clientes, la máquina es completamente nueva. Las especificaciones y el rendimiento están estipulados en el dibujo y la operación con buen suavizado

Condiciones de pago

Por TT, 30% por adelantado, 70% antes de la entrega.

Tiempo de envío

60 días después del depósito recibido

El panel de techo de teja esmaltada se puede usar en proyectos de decoración como hoteles, clubes, decoración del hogar, salones de baile, centros turísticos, centros comerciales, casas de lujo, villas, etc.

Este tipo de ventaja del panel de techo es hermoso, aspecto clásico y gusto de gracia.

La lámina para techos de teja de panel procesado con máquina de laminado le brinda una superficie duradera y resistente al agua, a la vez que le ofrece una apariencia contemporánea de buen aspecto.
