Máquina perfiladora para la producción de soporte solar denominado como soporte de energía solar fotovoltaica, soporte solar fotovoltaico.

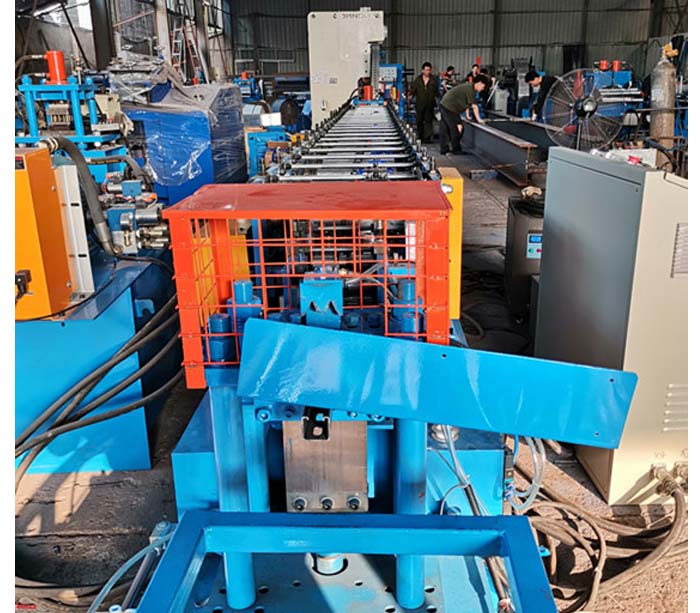

Ⅰ, Máquina perfiladora para soporte de montaje solar

1, parámetros técnicos

Parámetros técnicos

Ⅱ,Sistema Solar Terrestre Máquina formadora de metales Proceso

 Enderezamiento Uncoiler 2 en 1 → servoalimentador → dispositivo de brida de presión hidráulica → dispositivo de guía → máquina perfiladora → punzón hidráulico → dispositivo de corte (incluida la cuchilla) → estante de producto terminado

Ⅲ,Dibujo de canal de rack de soporte fotovoltaico

Ⅲ,Lista de máquinas de perfilado

(Ⅰ), 2 en 1 enderezadora Uncoiler

1, Tipo de Expansión Manual

2, parámetro

1) descarga pasiva

2) Peso de la bobina: <2T

3) Bobina D interior

4) Max. Ancho.400mm

5) Espesor .0.4-1.6mm

6) rodillo de la enderezadora: 7 PC

7) Power.1.5kw

(Ⅱ), Servo Feeder

3.1 Máx. ancho de alimentación 400mm

3.2 Alimentación de grosor 0.4-1.6mm

3.3 Motor 1.3ＫＷ (Yaskawa)

(Ⅲ), sistema de punzonado hidráulico

3.1 Función: Brecha de perforación hidráulica (juego de molde 1)

3.2 Estructura: establezca la longitud, la medición automática de la longitud, el posicionamiento automático alcanza la acción de detención de la distancia establecida, el cilindro hidráulico troquelado troquelado, sellado de apagado automático.

3.3 Presión de trabajo del sistema hidráulico: 16MPa

3.4 Estación hidráulica: 18.5KW （Agujero de perforación / cizalla hidráulicos use la misma estación)

(Ⅳ）Guide device

(Ⅴ）Maquinas formadoras principales

5.1 Rodillo de formación: 16 estaciones, y agregue Rub-roll, para asegurarse de que el perfil de la superficie no tenga arañazos.

5.2 Panel lateral: T.18mm, acero A3 Heavy duty。

5.3 Velocidad de laminación: 10-18 m / min。

5.4 Material del rodillo: GCr15, enfriamiento general, dureza HRC56-62.

5.5 Potencia del motor: 45KW。

5.6 Rodillo principal: ￠ 140 mm ， 45 #。

5.7 Base del equipo: tipo 45 # H usando placa de acero soldada.

5.8 Transmisión: accionamiento por cadena.

5.9 Seguridad: en todos los ámbitos con botones de parada de emergencia, fáciles de manejar para emergencias, para garantizar la seguridad del equipo y del operador. Y otros equipos en la cadena y el personal podrían fácilmente conducir a una sección de transmisión de lesiones cubierta con una cubierta protectora, para garantizar la seguridad de los trabajadores.

(Ⅵ）,Flat collect rack

(Ⅶ）Parte de corte:

Cortar después de formar: cortar la longitud de acuerdo a sus necesidades

Operación de corte: la máquina principal se detendrá automáticamente, luego se cortará, y la máquina seguirá funcionando después del corte

El modelo de cálculo de la longitud: automático a calcular.

(Ⅷ）,sistema de control eléctrico

Toda la línea importó control PLC, pantalla táctil LCD, interfaz hombre-máquina. Las personas interactúan con el PLC. El operador configura el programa para que se ejecute automáticamente (control programable) y controle el monitoreo del proceso, control del operador de la línea de producción y modifique los parámetros de control, y el monitoreo en tiempo real del estado y los parámetros del equipo y la indicación de falla. Ajuste digital de la longitud de la pieza, la longitud ajustable también puede ser ajustable. Monitoreo en tiempo real del estado de operación del equipo e indicación de fallas.

Operación manual / automática de dos estilos. Con la función de conmutación manual y automática: en el modo manual, puede ser una operación independiente, fácil mantenimiento; En modo automático, llevar a cabo la ejecución de producción completa, con el fin de iniciar; En todos los ámbitos, con botones de parada de emergencia, fácil de manejar en casos de emergencia, para garantizar la seguridad del equipo y del personal de operación.

Componentes principales de la maquinaria de la marca:

Sistema de control PLC: Siemens

Inversor: Taiwan Shilin

Codificador: Omron

Pantalla táctil: Siemens

Algunos componentes son dispositivos de la marca Schneider.

Ⅴ,Lista de máquinas perfiladoras de canales de montaje en sistema solar de tierra

Ⅵ, Perfiles para marco de acero de la máquina de accesorios de la industria solar
