Panel de techo de chapa metálica Máquina formadora de rollos & Máquina del panel del material de construcción, máquina de laminado en frío de la teja acanalada de la techumbre del metal
Pregunte ahora Siguiente producto
Descripción del producto

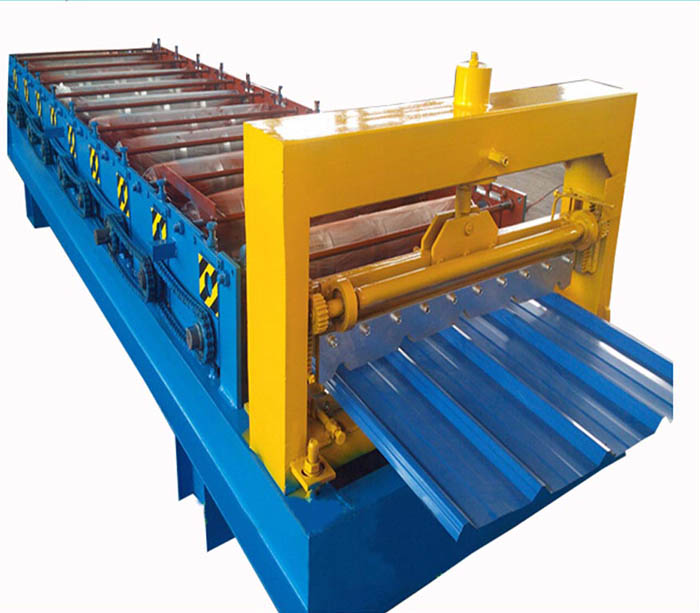

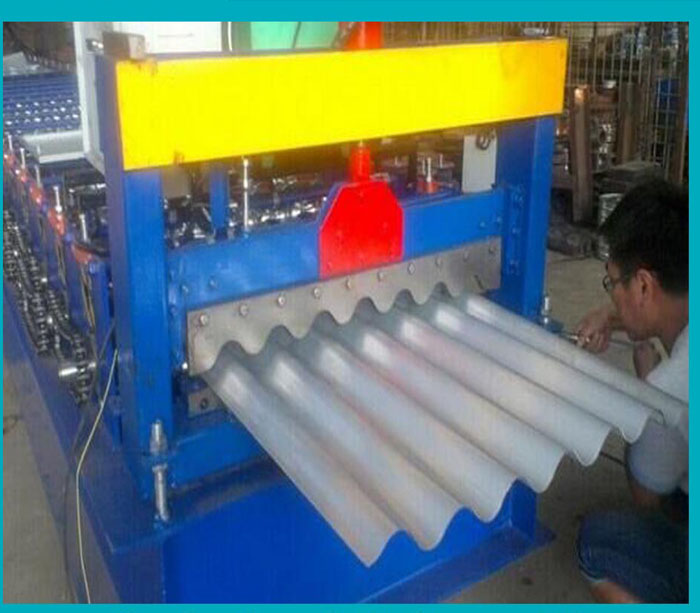

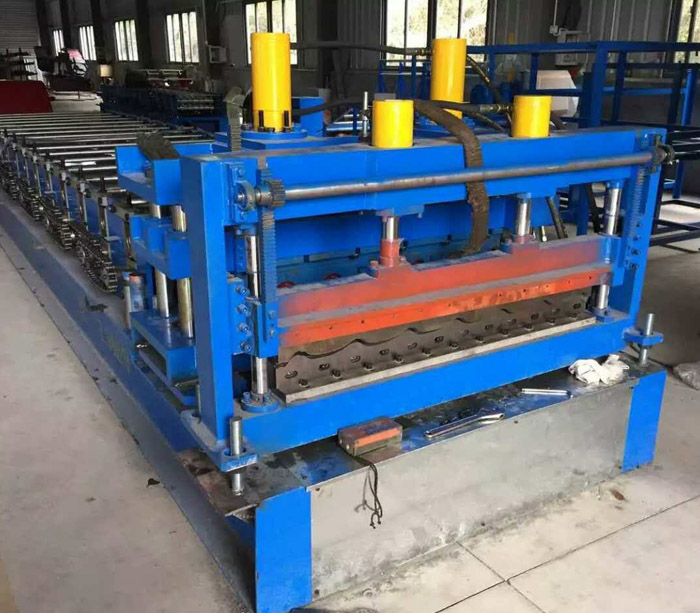

Panel de techo de chapa metálica Máquina formadora de rollos
Máquina perfiladora para paneles de techo de producción y material de construcción.
Ⅰ,Máquina formadora de metal para panel de techo de acero con tecnología de detalle.
Ⅱ, Proceso de línea de panel de techo
Uncoiler → Dispositivo de guía → Máquina perfiladora de rodillos → Dispositivo de corte (incluida la cuchilla) → Rack de producto terminado
Diseño de la máquina de la cubierta del piso como abajo
Ⅲ,Dibujo de diseño

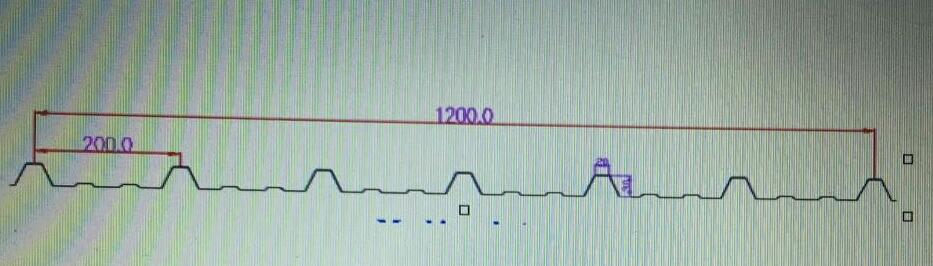

Dibujo del panel del techo
Ⅲ,Lista de máquinas de perfilado
(I), Uncoiler
1, Tipo de Expansión Manual
2, parámetro
1) descarga pasiva
2) Peso de la bobina: <5T
3) Bobina interior D .: φ450mm-φ530mm
4) ancho máximo de 300 mm
5) Espesor .0.4-1.8mm
(II), dispositivo de guía

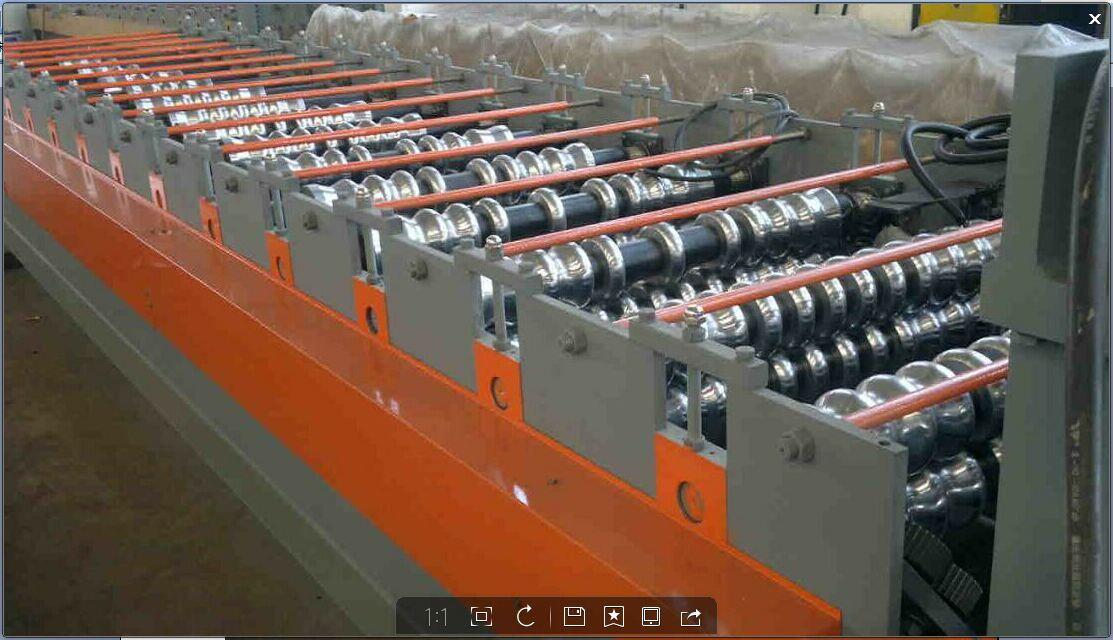

(III), máquinas de conformado principal
3.1 Rodillo de formación: 20 estaciones, y agregue Rub-roll, para asegurarse de que el perfil de la superficie no tenga arañazos.
3.2 Panel lateral: T.18mm, acero A3 Heavy duty.
3.3 Velocidad de rodadura: 2-8 m / min.
3.4 Material del rodillo: GCr15, enfriamiento general, dureza HRC56-62 ° C.
3.5 Potencia del motor: 11KW.
3.6 Rodillo principal: ¢ 75mm, 45 #.
3.7 Base del equipo: tipo 45 # H usando placa de acero soldada.
3.8 Transmisión: cadena de accionamiento.
3.9 Seguridad: en todos los ámbitos con botones de parada de emergencia, emergencias fáciles de manejar, para garantizar la seguridad del equipo y del operador. Además, otros engranajes en la cadena y el personal podrían conducir fácilmente a la sección de transmisión de lesiones cubierta con una cubierta protectora, para garantizar la seguridad Los trabajadores

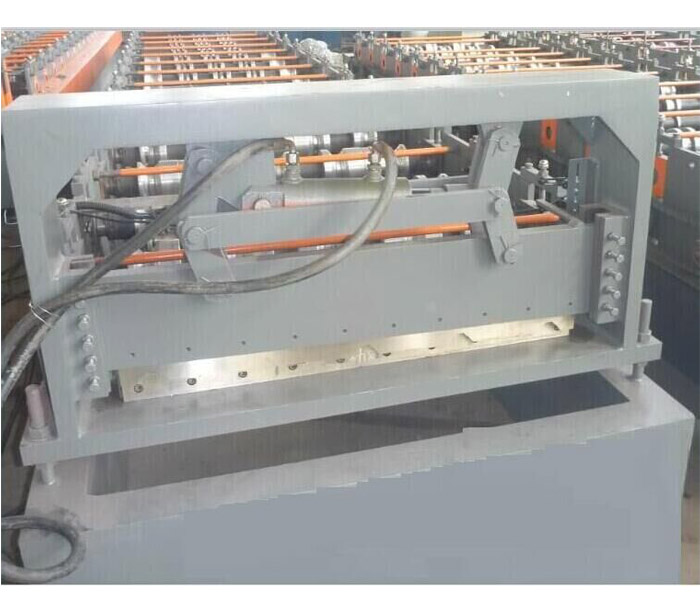

(Ⅳ)Cizalla hidráulica para corte de piso.
(Ⅴ)Collect Rack
(Ⅵ),Equipo de Panel de techo Sistema de control eléctrico.
Toda la línea importó control PLC, pantalla táctil LCD, interfaz hombre-máquina. Las personas interactúan con el PLC. El operador configura el programa para que se ejecute automáticamente (control programable) y controle el monitoreo del proceso, control del operador de la línea de producción y modifique los parámetros de control, y el monitoreo en tiempo real del estado y los parámetros del equipo y la indicación de falla. Ajuste digital de la longitud de la pieza, la longitud ajustable también puede ser ajustable. Monitoreo en tiempo real del estado de operación del equipo e indicación de fallas.
Máquina perfiladora incluida :
No. | Nombre de la máquina | Pcs | Observación |
1 | Enderezadora uncoiler | 1 | |
2 | Maquina hidraulica | 1 | Con molde |
3 | Dispositivo de guía | 1 | |
4 | Formando maquina | 1 | |
5 | Maquina hidraulica | 1 | Con molde (2 sets) |
6 | Seguir cizalla | 1 | Incluyendo cuchillo |
7 | Recoger estante | 1 | |
8 | Sistema de control | 1 |
Máquina perfiladora para Panel de techo de accesorios
No. | Nombre | fabricante |
1 | Motor y reductor | Marca China |
2 | El cojinete de la llave principal | Marca China |
3 | Inversor | Shilin |
4 | Sistemas de PLC | Siemens |
5 | Baja tensión eléctrica | Schneider |
6 | Codificador | Omron |
7 | pantalla táctil | Siemens |
8 | Sistema hidráulico | Marca China |
Características del producto
Garantía de Calidad
El diseño de la línea de perfilado de paneles de techo Superda garantiza el diseño de acuerdo con los clientes, la máquina es completamente nueva. Las especificaciones y el rendimiento están estipulados en el dibujo y la operación con buen suavizado
Condiciones de pago
Por TT, 30% por adelantado, 70% antes de la entrega.
Tiempo de envío
60 días después del depósito recibido
Modelo y significado
Aplicación de paneles de techo en edificios industriales modernos, plantas de fertilizantes químicos, plantas de tratamiento de aguas residuales, plantas de galvanoplastia, plantas de energía, plantas de acuicultura, mercados, almacenes y otros grandes techos de edificios industriales y proyectos de nueva construcción de muros y renovación de plantas.
Proceso de la máquina perfiladora hecho ventaja panel de techo
1, resistencia a la intemperie, excelencia anticorrosión: verificado por la práctica, el producto se aplica en una variedad de condiciones climáticas, ha demostrado una buena resistencia a la intemperie, mostrando una buena resistencia a la corrosión en ácidos, álcalis, corrosión química salina.
2, Rendimiento a prueba de agua: el uso de capas impermeables en la construcción de techos con pendiente de 15 a 90 grados.
3, resistencia a terremotos: la decoración de fachada de edificio de 90 grados es segura y confiable, capaz de soportar 12 vientos fuertes.
4, aislamiento acústico, buen rendimiento de aislamiento térmico: la capa de espuma porosa tiene buenas propiedades de aislamiento acústico y térmico.
5, área grande, peso ligero - materiales del cuerpo ligeros, reducen las cargas de construcción.
6. Alta dureza y alta resistencia: mejor dureza y resistencia que productos similares.
7, la construcción es conveniente: el panel del techo se puede clavar directamente, taladrar, aserrar, cepillar, fácil de manejar, la forma especial del techo, como la fachada y la ventana de arco.
Parámetros técnicos
Ⅱ, Proceso de la línea de producción de Panel de techo
No | Item | Parámetro | Observación | |
1 | Material adecuado | Tipo | Acero galvanizado | |
Ancho(mm) | Espesor(mm) | |||
1200 | 0.6-1.0 | |||
Fuerza de rendimiento(Mpa) | 230-350MPa | |||
2 | Velocidad de producción(m/min) | about 20 | Depende del diseño | |
3 | Estaciones de rodillos | 20-36 | Depende del diseño | |
4 | Material del rodillo | 45 | Con tratamiento de enfriamiento | |
5 | Modelo de corte | Corte hidraulico | ||
6 | Fuente de poder | Type | 380V/3PH/50HZ | Custodiado |
Potencia total | About 15KW | Depende del diseño | ||
7 | Dimensión | 16000*1600*1500 | Depende del diseño |
