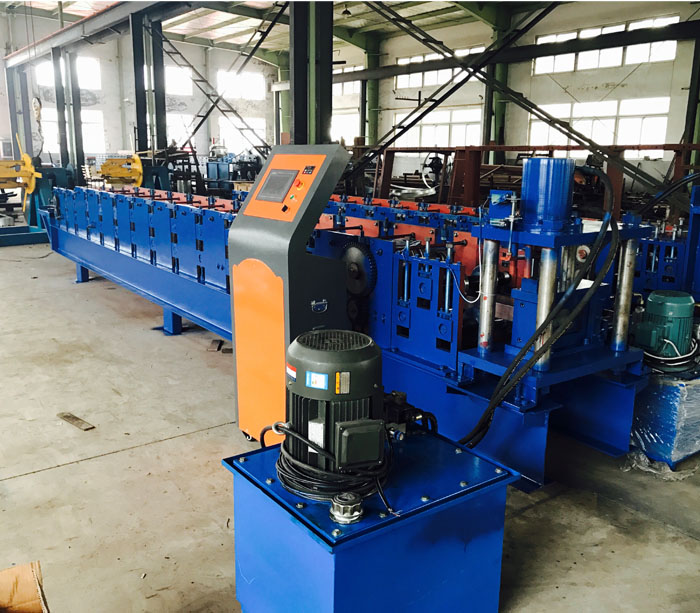

Máquina perfiladora de canal C para estructura de quilla ligera de acero

Máquina perfiladora de canal C para estructura de quilla ligera de acero

Máquina perfiladora para producción C U Z Canal canal para piezas metálicas de pista de acero quilla de yeso quilla.

Ⅰ,Máquina perfiladora para perfiles de canal de acero ligero.

1, Parámetros técnicos (Artículo, C13-37)

Ⅱ,  Máquina perfiladora de canal C para estructura de quilla ligera de acero proceso de producción

(A) Enderezamiento Uncoiler 2 en 1 → servoalimentador → dispositivo de brida de presión hidráulica → dispositivo de guía → máquina perfiladora → punzón hidráulico → dispositivo de corte (incluida la cuchilla) → estante de producto terminado

Diseño como abajo

Ⅲ,Dibujo de canal de perfil C

Ⅲ, lista de máquinas de perfilado

(Ⅰ), 2 en 1 enderezadora Uncoiler

1, Tipo de Expansión Manual

2, parámetro

1) descarga pasiva

2) Peso de la bobina: <2T

3) Bobina interior D.: φ450mm-φ530mm

4) Max. Ancho.400mm

5) Espesor .0.4-1.6mm

6) rodillo de la enderezadora: 7 PC

8) Power.1.5kw

(Ⅱ), Servo Feeder

3.1 Máx. ancho de alimentación 400mm

3.2 Alimentación de grosor 0.4-1.6mm

3. Motor 3, 1.3ＫＷ (Yaskawa)

Device Dispositivo de guía

Machines machines Máquinas de conformación principal (para panel de 76 mm de ancho)

5.1 Rodillo de formación, 12 estaciones, y agregue Rub-roll, para asegurarse de que el perfil de la superficie no tenga arañazos.

5.2 Panel lateral, T.18mm, acero A3 Heavy duty。

5.3 Velocidad de laminación, 10-18 m / min。

5.4 Material del rodillo, rodamiento de acero # 45, enfriamiento general, dureza HRC56-62 ℃.

5.5 Potencia del motor: 45KW。

5.6 Rodillo principal: ￠ 65mm ， 45 #。

5.7 Base del equipo, tipo 400 H utilizando placa de acero soldada.

5.8 Transmisión, accionamiento de cadena.

5.9 Seguridad, en todos los ámbitos con botones de parada de emergencia, fácil de manejar emergencias, para garantizar la seguridad del equipo y del operador. Y otros equipos en la cadena y el personal podrían fácilmente conducir a una sección de transmisión de lesiones cubierta con una cubierta protectora, para garantizar la seguridad de los trabajadores.

(Ⅵ）, estante de recogida plana

(Ⅷ）, sistema de control eléctrico

Toda la línea importó control PLC, pantalla táctil LCD, interfaz hombre-máquina. Las personas interactúan con el PLC. El operador configura el programa para que se ejecute automáticamente (control programable) y controle el monitoreo del proceso, control del operador de la línea de producción y modifique los parámetros de control, y el monitoreo en tiempo real del estado y los parámetros del equipo y la indicación de falla. Ajuste digital de la longitud de la pieza, la longitud ajustable también puede ser ajustable. Monitoreo en tiempo real del estado de operación del equipo e indicación de fallas.

Operación manual / automática de dos estilos. Con la función de conmutación manual y automática: en el modo manual, puede ser una operación independiente, fácil mantenimiento; En modo automático, llevar a cabo la ejecución de producción completa, con el fin de iniciar; En todos los ámbitos, con botones de parada de emergencia, fácil de manejar en casos de emergencia, para garantizar la seguridad del equipo y del personal de operación.

Componentes principales de la maquinaria de la marca:

Sistema de control PLC: Siemens

Inversor: Taiwan Shilin

Codificador: Omron

Pantalla táctil: Siemens

Algunos componentes son dispositivos de la marca Schneider.

Ⅴ,Los dispositivos completan la línea de producción de postes metálicos con estructura de canal de yeso C

Ⅵ, Perfiles para Perfil del canal de la máquina de accesorios de la marca.

Garantía de Calidad

Superda garantiza el diseño de la línea de perfilado con soporte solar de acuerdo con el dibujo requerido por los clientes, la máquina es completamente nueva. Especificación y rendimiento según lo estipulado en el dibujo y la operación con buena suavidad.

Rollo de soporte solar formando ventaja de la máquina

1, línea de producción de soporte solar para producir soporte pv solar de buena calidad, alta eficiencia.

2, sistema de control PLC, de forma automática y fácil de manejar.

3, rodillo de acero Bear # 45 con proceso de enfriamiento rápido, alcance de dureza HRC55-60.

4, sistema de corte de seguimiento con cuchilla de corte Cr12.

Artículo C13-37

Máquina perfiladora de canal C para estructura de quilla ligera de acero

La quilla de acero ligero es un material de construcción utilizado para soportar la estructura, se usó para el esqueleto y el sustrato de la estructura de decoración del edificio. El nuevo acero ligero es adecuado para la elevación de quillas oscuras. Se compone de una quilla fija y una quilla móvil. La quilla fija es aproximadamente de forma media. La quilla móvil es básicamente la misma forma que la quilla fija, pero el extremo superior tiene la forma de un gancho curvo. El gancho curvo se cuelga en el extremo superior de la quilla fija. Este esqueleto de dragón facilita la instalación y remoción de paneles decorativos.

Parámetro técnico principal:

Cambia rápidamente el tipo de máquina perfiladora.

 Grueso de la materia prima: 0.4-0.5mm

Formando pasos: 12 pasos

   Material del rodillo: rodamiento de acero después del endurecimiento.

   Diámetro del rodamiento de rodillos: Φ65mm

   Material del cojinete: acero 45 # (endurecimiento y revenido)

   Lámina inferior: 400 H sección acero.

   Potencia de la máquina principal: 3.5 KW

   Presión hidráulica: 16 MPa

   Sistema de control electrónico: PLC control informático.

   Material del cortador hidráulico: Cr12

   Error de longitud: ± 2mm
