Maquinaria de marco de filtro de panel de metal cuadrado y rectangular

Packs de filtro de instalación marco de filtro de aire, filtro de bolsillo que sostiene la máquina de marco, la almohadilla de filtro de flexión cuadrada y rectangular de la almohadilla de sujeción de sujeción de sujeción

Descripción del producto

Marco de instalación personalizado para paquetes de filtro Filtro de aire, filtro de bolsillo Máquina de marco de sujeción; Almohadilla de filtro de flexión cuadrada y rectangular de sujeción de la máquina de formación de la máquina y el fabricante de la máquina de flexión.


Proceso de línea de producción de Marco de filtro de acero, marcos de sujeción de almohadillas de acero

Desenrollador → Alimentador servo → Dispositivo de guía → Punzón hidráulico → Máquina perfiladora → Dispositivo de corte (incluida la cuchilla) → Estante de producto terminado



Lista de máquinas


desenrolladora


1 Tipo Expansión manual

2, parámetro

1, descarga pasiva

2 weight Peso de la bobina: <2T

3) Bobina interior D.:φ450mm-φ530mm

4) Máx. Ancho.200mm

5) Espesor .0.4-1.6mm


Alimentador servo

3.1 Máx. ancho de alimentación: 200 mm

3.2 Grosor de alimentación: 0.4-1.6 mm

3.3 motores, 0.85KW (Yaskawa)

Canal de filtro de filtro de filtro de aire de marco de metal personalizado marco de poliéster

Maquinaria de marco de filtro de panel de metal cuadrado y rectangular


 Sistema de perforación hidráulica

4.1 Función: incumplimiento de punzón hidráulico

4.2 Estructura: ajuste la longitud, medición automática de la longitud, el posicionamiento automático alcanza la acción de parada de distancia establecida, matriz de punzonado accionada por cilindro hidráulico, cierre automático de estampado.

4.3 Presión de trabajo del sistema hidráulico: 16MPa

5.4 Estación hidráulica : 15KW hole Agujero de perforación hidráulica / cizalla utiliza la misma estación)

Maquinaria de marco de filtro de panel de metal cuadrado y rectangular


Dispositivo de guía


Máquinas formadoras Marco de filtro de acero, marco de soporte de filtro de metal


5.1 Formando el rodillo: 16 estaciones , y agregue Rub-roll, para asegurarse de que el perfil de la superficie no se raye.

5.2 Panel lateral: T.18 mm, acero A3 Servicio pesado。

5.3 Velocidad de rodadura: 5-8 m / min。

5.4 Material del rodillo: # 45, enfriamiento general, dureza HRC56-62 ℃.

5.5 Potencia del motor: 3KW。

5.6 Rodillo principal: dia 65 mm , 45 #。

5.7 Base del equipo: tipo 45 # H con placa de acero soldada.

5.8 Transmisión: transmisión por cadena.

5.9 Seguridad: en todos los ámbitos con botones de parada de emergencia, emergencias fáciles de manejar, para garantizar la seguridad del equipo y del operador. Y otros equipos en la cadena y el personal podrían conducir fácilmente a la sección de transmisión de lesiones cubierta con una cubierta protectora, para garantizar la seguridad de los trabajadores.



Rejilla de recogida plana

Sistema de control eléctrico

Toda la línea importó control PLC, pantalla táctil LCD, interfaz hombre-máquina. Las personas interactúan con el PLC. El operador configura el programa para que se ejecute automáticamente (control programable) y controla el monitoreo del proceso, el operador de la línea de producción controla y modifica los parámetros de control, y controla en tiempo real el estado y los parámetros del equipo y la indicación de fallas. Configuración digital de la longitud de la pieza de trabajo, la longitud ajustable también puede ser ajustable Monitoreo en tiempo real del estado operativo del equipo e indicación de fallas.

Operación manual / automática de dos estilos. Con función de conmutación manual y automática: en el modo manual, puede ser una operación independiente, fácil mantenimiento; En modo automático, realice una ejecución de producción completa para comenzar; en todos los ámbitos con botones de parada de emergencia, emergencias fáciles de manejar, para garantizar la seguridad del equipo y del personal operativo.

Maquinaria de marco de filtro de panel de metal cuadrado y rectangular


Componentes principales de maquinaria de la marca:

Sistema de control PLC: Siemens

Inversor: Taiwán Shilin

Codificador: Omron

Pantalla táctil: Siemens


Algunos componentes son dispositivos de la marca Schneider.


Máquina perfiladora para fabricar Marco de filtro de acero, marco de soporte de filtro de metal línea de producción

No.Nombre de la máquinaPcsObservación
1Enderezadora uncoiler1
2Maquina hidraulica1Con molde
3Dispositivo de guía1
4Formando maquina1
5Maquina hidraulica1Con molde (2 sets)
6Seguir cizalla1Incluyendo cuchillo
7Recoger estante1
8Sistema de control1



Hojas de compuerta cortafuegos para máquinas perfiladoras


No.Nombrefabricante
1Motor y reductorMarca China
2El cojinete de la llave principalMarca China
3InversorShilin
4Sistemas de PLCSiemens
5Baja tensión eléctricaSchneider
6CodificadorOmron
7pantalla táctilSiemens
8Sistema hidráulicoMarca China



Video de producción de la máquina perfiladora de soporte de almohadilla de acero


Características del producto

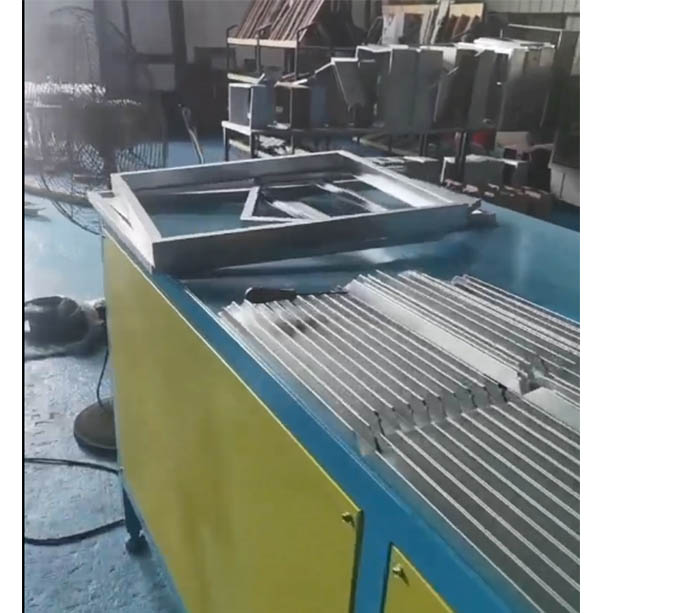

Marco de soporte de almohadilla de acero hecho por máquina formadora de rollos foto

Maquinaria de marco de filtro de panel de metal cuadrado y rectangular

Maquinaria de marco de filtro de panel de metal cuadrado y rectangular
