Máquina perfiladora para viga de bastidor, estante, pista de montante de bastidor mediante almacén o almacén

Máquina perfiladora para viga de bastidor, estante, pista de montante de bastidor mediante almacén o almacén

Máquina perfiladora para vigas de producción, panel de estantería, viga de rack.

Ⅰ,Viga de estante de diseño

Ⅱ,Proceso de la línea de producción de vigas de estantería

Enderezador de desenrollador 2 en 1 → Servo alimentador → Dispositivo de guía → Punzonadora hidráulica → Máquina perfiladora de rodillos → Dispositivo de corte (incluida la cuchilla) → Soporte de producto terminado

Diseño como abajo

Ⅲ,Dibujo de haz de bastidor personalizado

Dibujo de panel de rack de sección

Ⅲ,Lista de máquinas

(Ⅰ), 2 en 1 enderezadora Uncoiler

1 、 Tipo ： Expansión manual

2 、 Parámetro

1 discharge descarga pasiva

2 weight peso de la bobina: <2T

3 Bobina interior D.: φ450mm-φ530mm

4 Máx. Ancho.200mm

5 Espesor .0.4-1.6mm

6 rodillo de la enderezadora: 7 PC

7 Power.1.5kw

(Ⅱ),Servo Feeder

3.1 Máx. ancho de alimentación: 200mm

3.2 Grosor de alimentación: 0.4-1.6mm

3.3 Motor 3, 0.85ＫＷ (Yaskawa)

(Ⅲ),Sistema de punzonado hidráulico

3.1 Función ： Incumplimiento del punzón hidráulico

3.2 Estructura: establezca la longitud, la medición automática de la longitud, el posicionamiento automático alcanza la acción de detención de la distancia establecida, el cilindro hidráulico troquelado troquelado, sellado de apagado automático.

3.3 Presión de trabajo del sistema hidráulico: 16MPa

3.4 Estación hidráulica: 15KW （Agujero de perforación / cizalla hidráulicos use la misma estación

(Ⅳ） Dispositivo de guía

(Ⅴ）Máquinas formadoras principales (para panel de 36 mm de ancho)

5.1 Rodillo de formación: 14 estaciones, y agregue Rub-roll, para asegurarse de que el perfil de la superficie no tenga arañazos.

5.2 Panel lateral: T.18mm, acero A3 Heavy duty。

5.3 Velocidad de balanceo: 2-8 m / min。

5.4 Material del rodillo: # 45, extinción general, dureza HRC56-62 ℃.

5.5 Potencia del motor: 4KW。

5.6 Rodillo principal: ￠ 65mm ， 45 #。

5.7 Base del equipo: tipo 45 # H usando placa de acero soldada.

5.8 Transmisión: accionamiento por cadena.

5.9 Seguridad: en todos los ámbitos con botones de parada de emergencia, fáciles de manejar para emergencias, para garantizar la seguridad del equipo y del operador. Y otros equipos en la cadena y el personal podrían fácilmente conducir a una sección de transmisión de lesiones cubierta con una cubierta protectora, para garantizar la seguridad de los trabajadores.

(Ⅵ）,Estante de recogida plana

(Ⅷ）,sistema de control eléctricoToda la línea importó control PLC, pantalla táctil LCD, interfaz hombre-máquina. Las personas interactúan con el PLC. El operador configura el programa para que se ejecute automáticamente (control programable) y controle el monitoreo del proceso, control del operador de la línea de producción y modifique los parámetros de control, y el monitoreo en tiempo real del estado y los parámetros del equipo y la indicación de falla. Ajuste digital de la longitud de la pieza, la longitud ajustable también puede ser ajustable. Monitoreo en tiempo real del estado de operación del equipo e indicación de fallas.Operación manual / automática de dos estilos. Con la función de conmutación manual y automática: en el modo manual, puede ser una operación independiente, fácil mantenimiento; En modo automático, llevar a cabo la ejecución de producción completa, con el fin de iniciar; En todos los ámbitos, con botones de parada de emergencia, fácil de manejar en casos de emergencia, para garantizar la seguridad del equipo y del personal de operación.
Componentes principales de la maquinaria de la marca:Sistema de control PLC: SiemensInversor: Taiwan ShilinCodificador: OmronPantalla táctil: SiemensAlgunos componentes son dispositivos de la marca Schneider.

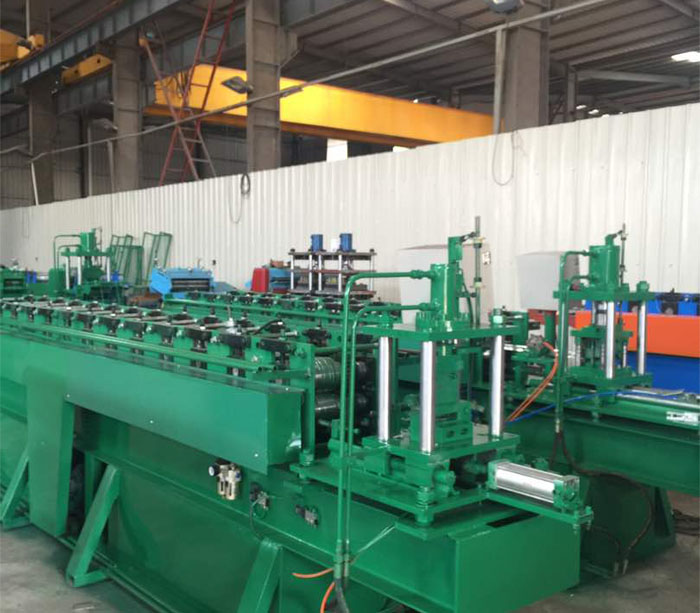

Ⅴ,Dispositivos completados de la línea de producción de perfiles para viga de bastidorl .

Ⅵ, Perfiles para viga de bastidor de la máquina de accesorios de la marca.

Garantía de Calidad

Superda garantiza el diseño de la línea de conformación de la viga del estante de rack de acuerdo con el dibujo requerido por los clientes, la máquina es nueva. Especificación y rendimiento según lo estipulado en el dibujo y la operación con buena suavidad. La viga del bastidor formado se puede arreglar bien con las piezas de los pernos de los estantes.

Ventilador de estanterías de estantería para la producción de equipos.

1, línea de producción de estantes para estantes para producir estantes de almacenamiento livianos, estantes de almacenamiento medianos, estantes de almacenamiento pesado.

2, sistema de control PLC, de forma automática y fácil de manejar.

3, rodillo de buena calidad con proceso de enfriamiento rápido, alcance de dureza HRC58-62.

4, sistema de corte de seguimiento con cuchilla de corte Cr12.

Artículo YX13-76

Equipos para la producción de todo tipo de estanterías de almacenamiento.

Los diferentes tipos de estantes de estante tienen diferentes características, un buen estante tiene las características de un montaje perfecto, gran capacidad de carga y una fuerte estabilidad. El material del estante está hecho de acero laminado en frío. Los estantes estilo galería están diseñados para almacenar una gran cantidad de productos de palets similares, también llamados estantes sin canales. Los estantes para paletas se usan comúnmente en lugares donde el espacio de almacenamiento es costoso, como los almacenes congelados. Adecuado para almacenar grandes cantidades, pequeña variedad de productos, operaciones por lotes. La menor cantidad de espacio está disponible para proporcionar el máximo almacenamiento. Es adecuado para operaciones de almacenamiento de carga de gran volumen y bajo volumen. El montacargas puede ingresar directamente al carril de carga para acceder a la carga, lo cual es extremadamente conveniente. El estante del bastidor de almacenamiento hecho por el proceso de perfilado es una alta tasa de producción y operación segura

Estante ligero del estante del panel del estante del almacenamiento que forma la máquina

Parámetros técnicos
