Perfiladora para estante del almacén

Plataforma de acero buena plataforma de metal Perfiladora para estante del almacén, estanterías de almacén perno, poste vertical y estantería de almacenamiento para supermercado estante vertical perfil perfil maquinaria

Descripción del producto

Línea de producción de estanterías de almacenamiento


Máquina perfiladora para pernos de producción de paletas, repisa vertical, repisa de bastidor, estructura de metal.


Ⅰ, bastidor de bastidor personalizado

Rack shelf roll forming machine

Ⅱ, Línea de producción en rack

Enderezador de desenrollador 2 en 1 → Servo alimentador → Dispositivo de guía → Punzonadora hidráulica → Máquina perfiladora de rodillos → Dispositivo de corte (incluida la cuchilla) → Soporte de producto terminado


Diseño como abajo

Rack shelf roll forming machine

Ⅲ,Dibujo de bastidor personalizado


Dibujo de perno de sección

Rack shelf roll forming machine

Ⅲ,Lista de máquinas


(Ⅰ), 2 en 1 enderezadora Uncoiler


1 、 Tipo : Expansión manual


2 、 Parámetro


1 discharge descarga pasiva


2 weight peso de la bobina: <2T


3 Bobina interior D.: φ450mm-φ530mm


4 Máx. Ancho.200mm


5 Espesor .0.4-1.6mm


6 rodillo de la enderezadora: 7 PC


7 Power.1.5kw


(Ⅱ),Servo Feeder

3.1 Máx. ancho de alimentación: 200mm

3.2 Grosor de alimentación: 0.4-1.6mm

3. Motor 3, 0.85KW (Yaskawa)


(Ⅲ),Sistema de punzonado hidráulico


3.1 Función : Incumplimiento del punzón hidráulico

3.2 Estructura: establezca la longitud, la medición automática de la longitud, el posicionamiento automático alcanza la acción de detención de la distancia establecida, el cilindro hidráulico troquelado troquelado, sellado de apagado automático.

3.3 Presión de trabajo del sistema hidráulico: 16MPa

3.4 Estación hidráulica: 15KW (Agujero de perforación / cizalla hidráulicos use la misma estación



(Ⅳ) Dispositivo de guía



(Ⅴ)Máquinas formadoras principales (para panel de 36 mm de ancho)


5.1 Rodillo de formación: 14 estaciones, y agregue Rub-roll, para asegurarse de que el perfil de la superficie no tenga arañazos.

5.2 Panel lateral: T.18mm, acero A3 Heavy duty。

5.3 Velocidad de balanceo: 2-8 m / min。

5.4 Material del rodillo: # 45, extinción general, dureza HRC56-62 ℃.

5.5 Potencia del motor: 4KW。

5.6 Rodillo principal: ¢ 65mm , 45 #。

5.7 Base del equipo: tipo 45 # H usando placa de acero soldada.

5.8 Transmisión: accionamiento por cadena.

5.9 Seguridad: en todos los ámbitos con botones de parada de emergencia, fáciles de manejar para emergencias, para garantizar la seguridad del equipo y del operador. Y otros equipos en la cadena y el personal podrían fácilmente conducir a una sección de transmisión de lesiones cubierta con una cubierta protectora, para garantizar la seguridad de los trabajadores.


Rack shelf roll forming machine


(Ⅵ),Estante de recogida plana


(Ⅷ), sistema de control eléctrico

Toda la línea importó control PLC, pantalla táctil LCD, interfaz hombre-máquina. Las personas interactúan con el PLC. El operador configura el programa para que se ejecute automáticamente (control programable) y controle el monitoreo del proceso, control del operador de la línea de producción y modifique los parámetros de control, y el monitoreo en tiempo real del estado y los parámetros del equipo y la indicación de falla. Ajuste digital de la longitud de la pieza, la longitud ajustable también puede ser ajustable. Monitoreo en tiempo real del estado de operación del equipo e indicación de fallas.

Operación manual / automática de dos estilos. Con la función de conmutación manual y automática: en el modo manual, puede ser una operación independiente, fácil mantenimiento; En modo automático, llevar a cabo la ejecución de producción completa, con el fin de iniciar; En todos los ámbitos, con botones de parada de emergencia, fácil de manejar en casos de emergencia, para garantizar la seguridad del equipo y del personal de operación.


Componentes principales de la maquinaria de la marca:

Sistema de control PLC: Siemens

Inversor: Taiwan Shilin

Codificador: Omron

Pantalla táctil: Siemens

Algunos componentes son dispositivos de la marca Schneider.


Ⅴ,Dispositivos completados de la línea de producción de perfiles para estante del almacén .


No.Nombre de la máquinaPcsObservación
1Enderezadora uncoiler1
2Servo Feeder1
3Maquina hidraulica1Con molde
4Dispositivo de guía1
5Formando maquina1
6Maquina hidraulica1Con molde (2 sets)
7Seguir cizalla1Incluyendo cuchillo
8Recoger estante1
9Sistema de control1
10Máquina dobladora de cajas1Con molde


Ⅵ, Perfiles para estante del almacén de la máquina de accesorios de la marca.


No.Nombrefabricante
1Motor y reductorMarca China
2El cojinete de la llave principalMarca China
3InversorShilin
4Sistemas de PLCSiemens
5Baja tensión eléctricaSchneider
6CodificadorOmron
7pantalla táctilSiemens
8Sistema hidráulicoMarca China



Características del producto

Garantía de Calidad

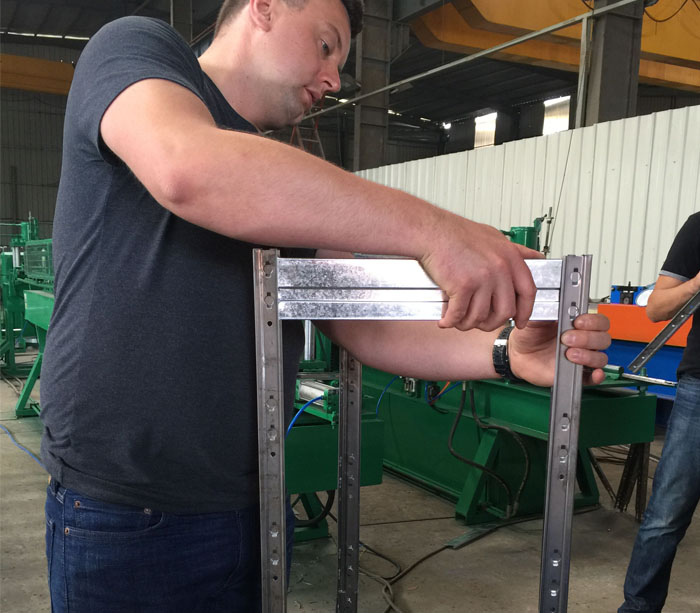

Superda garantiza el diseño de la línea de conformación de los estantes de rack de acuerdo con el dibujo requerido por los clientes, la máquina es completamente nueva. Especificación y rendimiento según lo estipulado en el dibujo y la operación con buena suavidad. El perno de la plataforma del bastidor formado se puede fijar bien con las piezas del panel de la plataforma del bastidor.


Rack shelf roll forming machine


Estantería de cremallera produciton equipos de ventaja.


1, línea de producción de estantes para estantes para producir estantes de almacenamiento livianos, estantes de almacenamiento medianos, estantes de almacenamiento pesado.


2, sistema de control PLC, de forma automática y fácil de manejar.


3, rodillo de buena calidad con proceso de enfriamiento rápido, alcance de dureza HRC60-65.


4, sistema de corte de seguimiento con cuchilla de corte Cr12.




Modelo y significado

Artículo YX36-36

Los diferentes tipos de estantes de estante tienen diferentes características, un buen estante tiene las características de un montaje perfecto, gran capacidad de carga y una fuerte estabilidad. El material del estante está hecho de acero laminado en frío. Los estantes estilo galería están diseñados para almacenar una gran cantidad de productos de palets similares, también llamados estantes sin canales. Los estantes para paletas se usan comúnmente en lugares donde el espacio de almacenamiento es costoso, como los almacenes congelados. Adecuado para almacenar grandes cantidades, pequeña variedad de productos, operaciones por lotes. La menor cantidad de espacio está disponible para proporcionar el máximo almacenamiento. Es adecuado para operaciones de almacenamiento de carga de gran volumen y bajo volumen. El montacargas puede ingresar directamente al carril de carga para acceder a la carga, lo cual es extremadamente conveniente. El estante del bastidor de almacenamiento hecho por el proceso de perfilado es una tasa de producción de alta eficiencia y una operación de seguridad.


Parámetros técnicos

Estante de almacenamiento de luz estante rollo que forma la máquina


Perfiladora para estante del almacén Parámetros técnicos


No.ítParámetrosOBSERVACIÓN
1MATERIALTipoFleje laminado en frío, chapa galvanizada.
T.(mm)0.4-0.7mm
Fuerza de rendimiento (Mpa)Q235-300
2Ancho del producto   de conformación65mm
3Formando velocidad  (m/min)15mIncluyendo agujero
4Formando potencia principal (KW)4 KWFYR
5Poder hidráulico (KW)4 KWFYR
7voltaje AC380V,50Hz,3P
