Máquina perfiladora de paneles de yeso para postes metálicos y orugas

Máquina perfiladora de marco de panel de yeso galvanizado para postes metálicos y orugas, fabricante de máquina perfiladora de canal de perfil de panel de yeso China.

Descripción del producto

Máquina perfiladora de paneles de yeso para postes metálicos y orugas

Máquina perfiladora de marco de panel de yeso galvanizado para postes metálicos y orugas, fabricante de máquina perfiladora de canal de perfil de panel de yeso China.

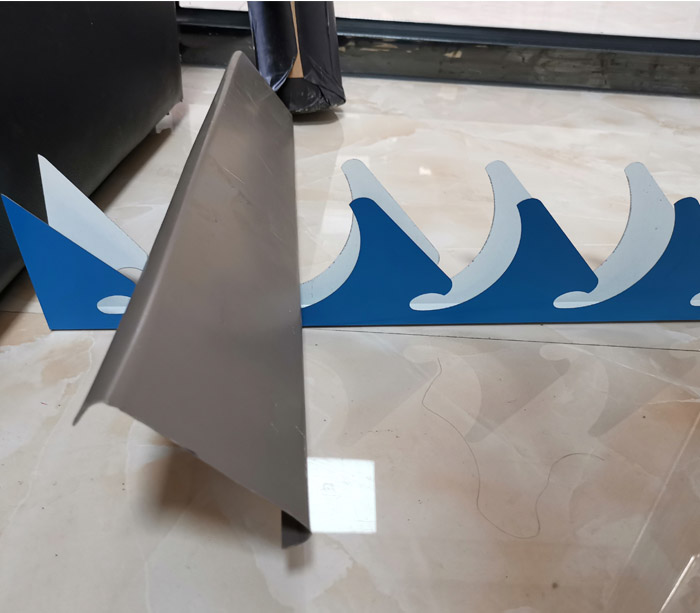

Ⅰ,Perno de acero personalizado para marco de paneles de yeso

Drywall frame roll forming machine for metal stud and track




Ⅱ, Proceso de línea de producción de cuadros de paneles de yeso

Enderezador de desenrollador 2 en 1 → Dispositivo de guía → Máquina perfiladora de rodillos → Dispositivo de corte (incluida la cuchilla) → Soporte de producto terminado


Diseño como abajo


Steel Frame Roll Forming Machine

Ⅲ, Dibujo de perfil de panel de yeso personalizado

Dibujo de marco de acero de sección

Drywall frame roll forming machine for metal stud and track





Ⅲ,Lista de máquinas


(Ⅰ), 2 en 1 enderezadora Uncoiler

1 、 Tipo : Expansión manual

2 、 Parámetro

1 discharge descarga pasiva

2 weight peso de la bobina: <2T

3 Bobina interior D.: φ450mm-φ530mm

4 Máx. Ancho.200mm

5 Espesor .0.4-1.6mm

6 rodillo de la enderezadora: 7 PC

7 Power.1.5kw


(Ⅱ), Servo Feeder


3.1 Máx. ancho de alimentación: 200mm

3.2 Grosor de alimentación: 0.4-1.6mm

3.3 Motor 0.85KW (Yaskawa)


(Ⅳ) Dispositivo de guía

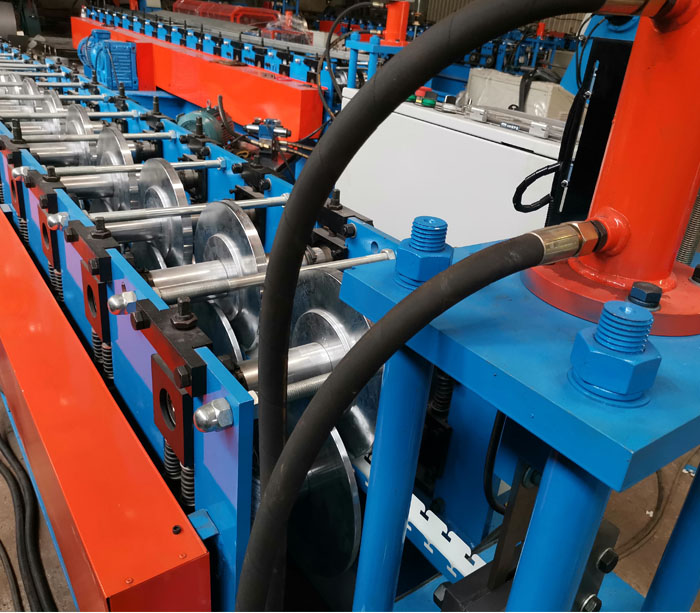

(Ⅴ)Máquinas de conformado principal (para panel de 65 mm de ancho con diseño de refuerzo)


5.1 Rodillo de formación: 14 estaciones, y agregue Rub-roll, para asegurarse de que el perfil de la superficie no tenga arañazos.

5.2 Panel lateral: T.18mm, acero A3 Heavy duty。

5.3 Velocidad de balanceo: 2-8 m / min。

5.4 Material del rodillo: # 45, extinción general, dureza HRC56-62 ℃.

5.5 Potencia del motor: 4KW。

5.6 Rodillo principal: ¢ 65mm , 45 #。

5.7 Base del equipo: tipo 400 # H usando placa de acero soldada.

5.8 Transmisión: accionamiento por cadena.

5.9 Seguridad: en todos los ámbitos con botones de parada de emergencia, fáciles de manejar para emergencias, para garantizar la seguridad del equipo y del operador. Y otros equipos en la cadena y el personal podrían fácilmente conducir a una sección de transmisión de lesiones cubierta con una cubierta protectora, para garantizar la seguridad de los trabajadores.


Rack Shelf Roll Forming Machine


(Ⅵ),Estante de recogida plana


(Ⅷ), sistema de control eléctrico

Toda la línea importó control PLC, pantalla táctil LCD, interfaz hombre-máquina. Las personas interactúan con el PLC. El operador configura el programa para que se ejecute automáticamente (control programable) y controle el monitoreo del proceso, control del operador de la línea de producción y modifique los parámetros de control, y el monitoreo en tiempo real del estado y los parámetros del equipo y la indicación de falla. Ajuste digital de la longitud de la pieza, la longitud ajustable también puede ser ajustable. Monitoreo en tiempo real del estado de operación del equipo e indicación de fallas.

Operación manual / automática de dos estilos. Con la función de conmutación manual y automática: en el modo manual, puede ser una operación independiente, fácil mantenimiento; En modo automático, llevar a cabo la ejecución de producción completa, con el fin de iniciar; En todos los ámbitos, con botones de parada de emergencia, fácil de manejar en casos de emergencia, para garantizar la seguridad del equipo y del personal de operación.


Componentes principales de la maquinaria de la marca:

Sistema de control PLC: Siemens

Inversor: Taiwan Shilin

Codificador: Omron

Pantalla táctil: Siemens

Algunos componentes son dispositivos de la marca Schneider.


Ⅴ,Dispositivos completados de la línea de producción de perfiles para marco de acero .


No.Nombre de la máquinaPcsObservación
1Enderezadora uncoiler1
2Servo Feeder1
3Maquina hidraulica1Con molde
4Dispositivo de guía1
5Formando maquina1
6Maquina hidraulica1Con molde (2 sets)
7Seguir cizalla1Incluyendo cuchillo
8Recoger estante1
9Sistema de control1
10Máquina dobladora de cajas1Con molde


Ⅵ, Perfiles para marco de acero de la máquina de accesorios de la marca.


No.Nombrefabricante
1Motor y reductorMarca China
2El cojinete de la llave principalMarca China
3InversorShilin
4Sistemas de PLCSiemens
5Baja tensión eléctricaSchneider
6CodificadorOmron
7pantalla táctilSiemens
8Sistema hidráulicoMarca China


Características del producto

Garantía de Calidad


La línea de conformación de rollos de estructura metálica de Superda garantiza el diseño de acuerdo con el dibujo requerido por los clientes, la máquina es completamente nueva. Especificación y rendimiento según lo estipulado en el dibujo y la operación con buena suavidad. El marco de metal moldeado se puede fijar bien entre sí con otras partes metálicas.


Rack Shelf Roll Forming Machine


Rollo de marco de acero que forma la ventaja de la máquina


1, línea de producción de marco de acero para la producción de marco de metal.


2, sistema de control PLC, de forma automática y fácil de manejar.


3, rodillo de buena calidad con proceso de enfriamiento rápido, alcance de dureza HRC58-62.


4, sistema de corte de seguimiento con cuchilla de corte Cr12.




Modelo y significado

Artículo YX16-65

Los marcos de acero de paneles de yeso son de acero ligero.

Aplicación de marco de acero


Drywall frame roll forming machine for metal stud and track

Marco de acero es ampliamente en el uso de la construcción. Hay esqueleto, columnas verticales de acero y vigas horizontales. Adpot para soportar los pisos, el techo y las paredes de un edificio que son nombres como estructura de acero.


El bastidor de acero galvanizado se puede laminar en forma de montantes de acero para usarlo como material de construcción estructural o no estructural para muros externos y de partición en proyectos de construcción residenciales, comerciales e industriales. La dimensión de la habitación se establece con un riel horizontal que se ancla al piso y al techo para delinear cada habitación. Estructura de acero a medida, perno y pista con refuerzo.

Drywall frame roll forming machine for metal stud and track

Parámetros técnicos

El perno prisionero de acero y la pista de acero forman la máquina para el marco de metal de diverso tamaño de la producción


Parámetros técnicos



No.ítParámetrosOBSERVACIÓN
1MATERIALTipoFleje laminado en frío, chapa galvanizada.
T.(mm)0.4-0.7mm
Fuerza de rendimiento (Mpa)Q235-300
2Ancho del producto   de conformación65mm
3Formando velocidad  (m/min)10-15m
4Formando potencia principal (KW)4 KWFYR
5Poder hidráulico (KW)4 KWFYR
7voltaje AC380V,50Hz,3P
