Gabinetes eléctricos de distribución fabricación

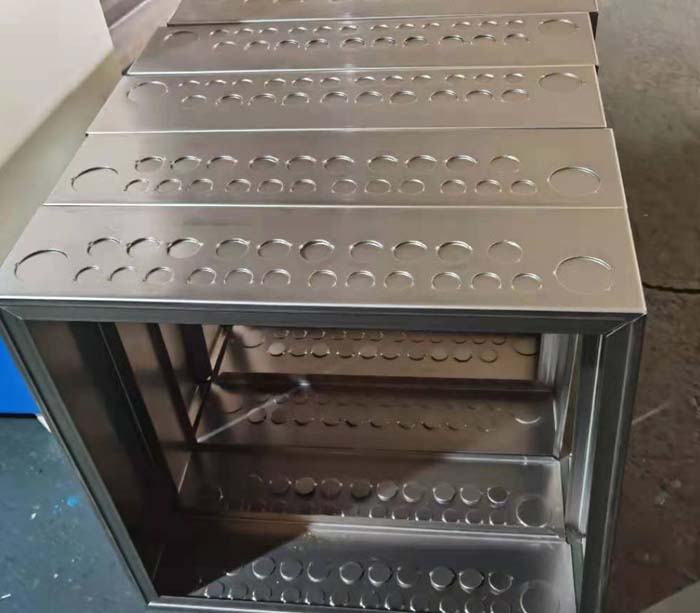

Superda línea de producción de la máquina perfiladora de cajas de interruptores eléctricos para fabricar paneles de distribución de generadores, Gabinetes eléctricos de distribución, cajas de conexiones metálicas, cajas de disyuntores, etc.

Descripción del producto

Solución de proyector de caja de interruptores y gabinetes eléctricos de montaje


Diseño de máquinas Superda para la fabricación de todo tipo de cerramientos de la industria eléctrica, marco estructural de gabinetes. Tasa de producción de cajas de acero de alta eficiencia. Nuestra selección incluye racks para servidores, gabinetes de extrusión de aluminio, gabinetes para servidores, consolas de control, caja de acero al carbono, gabinetes de acero inoxidable, caja de interruptores, productos de control de clima, caja de metal para interiores y exteriores, montaje en pared, caja eléctrica pequeña con revestimiento de pared, así como una gama de accesorios compatibles máquina perfiladora de perfiles metálicos.


1, Parámetros técnicos de la línea de producción de Gabinetes eléctricos de distribución



No.ítParámetrosOBSERVACIÓN
1MATERIALTipoFleje laminado en frío, chapa galvanizada.
T.(mm)0.8-1.2mm
Fuerza de rendimiento (Mpa)Q235
2Ancho del producto   de conformación150,200,250,300,350,400mm
3Formando velocidad  (m/min)2-8mIncluyendo agujero
4Formando potencia principal (KW)7.5 KWFYR
5Poder hidráulico (KW)18.5 KWFYR
6Poder de flexión (KW)3 KWFYR
7voltaje AC380V,50Hz,3P


Ⅱ, Procesamiento de la línea de producción de la Tableros de Adosar.

Enderezamiento Uncoiler 2 en 1 → servoalimentador → dispositivo de brida de presión hidráulica → dispositivo de guía → máquina perfiladora → punzón hidráulico → dispositivo de corte (incluida la cuchilla) → recinto de acero doblar→ estante de producto terminado



Ⅲ, Dibujo de la caja de Gabinetes Metálicos IP65

Sección de distribución de piezas cuadro panel Dibujo


Distribution Box Roll Forming Machine


Ⅲ, lista de máquinas


(Ⅰ), 2 en 1 enderezadora Uncoiler


1 、 Tipo : Expansión manual


2 、 Parámetro


1 discharge descarga pasiva


2 weight peso de la bobina: <2T


3) Bobina interior D.: φ450mm-φ530mm


4) Máx. Ancho.400mm


5) Espesor .0.4-1.6mm


6) rodillo de la enderezadora: 7 PC


8) Power.1.5kw


Alimentador de enderezador desenrollador, todo hecho por nuestro propio proceso, de alta calidad. Esta foto es antes de pintar.



(Ⅱ), Servo Feeder

        3.1 Máx. ancho de alimentación: 400mm

        3.2 Grosor de alimentación: 0.4-1.6mm

        3. Motor 3, 1.3KW (Yaskawa)


(Ⅲ), sistema de perforación hidráulica de agujeros


3.1 Función: Brecha de perforación hidráulica (juego de molde 1)

3.2 Estructura: establezca la longitud, la medición automática de la longitud, el posicionamiento automático alcanza la acción de detención de la distancia establecida, el cilindro hidráulico troquelado troquelado, sellado de apagado automático.

3.3 Presión de trabajo del sistema hidráulico: 16MPa

3.4 Estación hidráulica: 18.5KW (Agujero de perforación / cizalla hidráulicos use la misma estación



(Ⅳ)Device Dispositivo de guía


Machines machines Máquinas de conformación principal (para panel de ancho 200, 200, 250, 300, 350 mm)

5.1 Rodillo de formación: 20 estaciones, y agregue Rub-roll, para asegurarse de que el perfil de la superficie no tenga arañazos.

5.2 Panel lateral: T.18mm, acero A3 Heavy duty。

5.3 Velocidad de balanceo: 2-8 m / min。

5.4 Material del rodillo: GCr15, enfriamiento general, dureza HRC56-62.

5.5 Potencia del motor: 7.5KW。

5.6 Rodillo principal: ¢ 75mm , 45 #。

5.7 Base del equipo: tipo 45 # H usando placa de acero soldada.

5.8 Transmisión: accionamiento por cadena.

5.9 Seguridad: en todos los ámbitos con botones de parada de emergencia, fáciles de manejar para emergencias, para garantizar la seguridad del equipo y del operador. Y otros equipos en la cadena y el personal podrían fácilmente conducir a una sección de transmisión de lesiones cubierta con una cubierta protectora, para garantizar la seguridad de los trabajadores.


Material del rodillo con GCr15 de buena calidad y proceso de temple, la dureza alcanza 62 ℃

Gabinetes eléctricos de distribución fabricación


(Ⅵ), estante de recogida plana


(Ⅶ), Máquina dobladora de Cajas de conexiones, prenda impermeable recinto.


(Ⅷ), sistema de control eléctrico

Toda la línea importó control PLC, pantalla táctil LCD, interfaz hombre-máquina. Las personas interactúan con el PLC. El operador configura el programa para que se ejecute automáticamente (control programable) y controle el monitoreo del proceso, control del operador de la línea de producción y modifique los parámetros de control, y el monitoreo en tiempo real del estado y los parámetros del equipo y la indicación de falla. Ajuste digital de la longitud de la pieza, la longitud ajustable también puede ser ajustable. Monitoreo en tiempo real del estado de operación del equipo e indicación de fallas.

Operación manual / automática de dos estilos. Con la función de conmutación manual y automática: en el modo manual, puede ser una operación independiente, fácil mantenimiento; En modo automático, llevar a cabo la ejecución de producción completa, con el fin de iniciar; En todos los ámbitos, con botones de parada de emergencia, fácil de manejar en casos de emergencia, para garantizar la seguridad del equipo y del personal de operación.

Componentes principales de la maquinaria de la marca:

Sistema de control PLC: Siemens

Inversor: Taiwan Shilin

Codificador: Omron

Pantalla táctil: Siemens

Algunos componentes son dispositivos de la marca Schneider.


Ⅴ,Dispositivos completados de la línea de producción de gabinetes y racks


No.Nombre de la máquinaPcsObservación
1Enderezadora uncoiler1
2Servo Feeder1
3Maquina hidraulica1Con molde
4Dispositivo de guía1
5Formando maquina1
6Maquina hidraulica1Con molde (2 sets)
7Seguir cizalla1Incluyendo cuchillo
8Recoger estante1
9Sistema de control1
10Máquina dobladora de cajas1Con molde


Ⅵ, Máquina formadora de rollos para Tableros de Adosar de accesorios de la marca.


No.Nombrefabricante
1Motor y reductorMarca China
2El cojinete de la llave principalMarca China
3InversorShilin
4Sistemas de PLCSiemens
5Baja tensión eléctricaSchneider
6CodificadorOmron
7pantalla táctilSiemens
8Sistema hidráulicoMarca China


Línea de producción de cajas eléctricas pequeñas

Gabinetes eléctricos de distribución fabricación


Parámetros técnicos

Gabinete monoblock eléctrica Perfiladora para la producción de Tableros de Adosar de diferentes tamaños

Referencia (Item)AlturaAnchuraProfundidad
YX21-150/200/250/300/350/400200200150
300250150
300250200
300300150
300300200
300400200
400300150
400300200
400400200
400600250
400600300
500400150
500400200
500400250
500500250
600400150
600400200
600400250
600500150
600500200
600500250
600600250
600600300
600800300
700500200
700500250
800600200
800600250
800600300
800600400
800800200
800800300
8001000300
1000600250
1000600300
1000800250
1000800300
1000800400
10001000300
10001200300
1200800300
1200800400
12001000300


Tableros de Adosar

Gabinetes eléctricos de distribución fabricación
