Máquina perfiladora de paneles de techo de metal corrugado

Máquina perfiladora de paneles de techo de metal corrugado de hoja de color para material de construcción de hoja de techo ondulado, el panel de techo ondulado es un nuevo estilo de lámina de metal de decoración de casas y edificios de arte de moda.

Descripción del producto

Máquina perfiladora de paneles ondulados de chapa ondulada de chapa de color de buena calidad para hacer paneles de techo que se utilizan ampliamente en hoteles, clubes, decoración del hogar, salones de baile, centros turísticos, centros comerciales, casas de lujo, villas, etc.


Ⅰ, Máquina formadora de láminas corrugadas para detalles de tecnología de paneles ondulados


Parámetros de tecnología de máquina de chapa ondulada


No.ítParámetrosOBSERVACIÓN
1MATERIALTipoFleje laminado en frío, chapa galvanizada.
T.(mm)0.6-1.8mm
Fuerza de rendimiento (Mpa)Q235
2Ancho del producto   de conformación990mm
3Formando velocidad  (m/min)12-25m
4Formando potencia principal (KW)7.5KWFYR
5Poder hidráulico (KW)7.5KWFYR
6voltaje AC380V,50Hz,3P


Ⅱ,Proceso de línea de cubierta de piso


Uncoiler → Dispositivo de guía → Máquina perfiladora de rodillos → Dispositivo de corte (incluida la cuchilla) → Rack de producto terminado


Diseño de la máquina de la cubierta del piso como abajo

Floor Deck Machine


Ⅲ,Lista de máquinas de perfilado


(I), Uncoiler


1, Tipo de Expansión Manual


2, parámetro


1) descarga pasiva


2) Peso de la bobina: <5T


3) Bobina interior D .: φ450mm-φ530mm


4) ancho máximo de 300 mm


5) Espesor .0.4-1.8mm


(II), dispositivo de guía


(III), máquinas de conformado principal


3.1 Rodillo de formación: 20 estaciones, y agregue Rub-roll, para asegurarse de que el perfil de la superficie no tenga arañazos.


3.2 Panel lateral: T.18mm, acero A3 Heavy duty.


3.3 Velocidad de rodadura: 2-8 m / min.


3.4 Material del rodillo: GCr15, enfriamiento general, dureza HRC56-62 ° C.


3.5 Potencia del motor: 18KW.


3.6 Rodillo principal: ¢ 75mm, 45 #.


3.7 Base del equipo: tipo 45 # H usando placa de acero soldada.


3.8 Transmisión: cadena de accionamiento.


3.9 Seguridad: en todos los ámbitos con botones de parada de emergencia, emergencias fáciles de manejar, para garantizar la seguridad del equipo y del operador. Además, otros engranajes en la cadena y el personal podrían conducir fácilmente a la sección de transmisión de lesiones cubierta con una cubierta protectora, para garantizar la seguridad Los trabajadores

Foto de la máquina perfiladora de láminas corrugadas

corrugated


(IV) Cizalla hidráulica para corte de piso.


(V) Coleccionar estante


Collect Rack puede hacer rack automático plano o manual rack


Abajo la foto es un colector automático


(VI), sistema de control eléctrico.


La línea completa de la pantalla de control del PLC, interfaz hombre-máquina. Las personas interactúan con el PLC. El operador configura el programa para que se ejecute automáticamente (control programable) y controle el monitoreo del proceso, el control del operador de la línea de producción y modifique los parámetros de control, y real -tiempo de monitoreo del estado del equipo y los parámetros e indicación de falla. La configuración digital de la longitud de la pieza de trabajo, la longitud ajustable también puede ser ajustable. Monitorización en tiempo real del estado de operación del equipo e indicación de falla.

Con la función de conmutación manual y automática: en el modo manual, puede ser una operación independiente, fácil de mantener; en el modo automático, llevar a cabo la ejecución completa de la producción, para comenzar; en general, con parada de emergencia Botones, fáciles de manejar para emergencias, para garantizar que los equipos y el personal de operaciones de seguridad.


(VII)Componentes principales de la maquinaria de la marca.


Sistema de control PLC: Siemens

Inversor: Taiwan Shilin

Codificador: Omron

Pantalla táctil: Siemens

Algunos componentes son dispositivos de la marca Schneider.


(Ⅷ) Dispositivos completados línea de producción de paneles de techo de hoja de color


No.Nombre de la máquinaPcsObservación
1Enderezadora uncoiler1
2Maquina hidraulica1Con molde
3Dispositivo de guía1
4Formando maquina1
5Maquina hidraulica1Con molde (2 sets)
6Seguir cizalla1Incluyendo cuchillo
7Recoger estante1
8Sistema de control1



Marca de accesorios para máquinas de paneles de techo corrugado

No.Nombrefabricante
1Motor y reductorMarca China
2El cojinete de la llave principalMarca China
3InversorShilin
4Sistemas de PLCSiemens
5Baja tensión eléctricaSchneider
6CodificadorOmron
7pantalla táctilSiemens
8Sistema hidráulicoMarca China


Características del producto

Garantía de calidad


Superda garantiza el diseño de la máquina formadora de paneles de techo corrugado de acero de acuerdo con el dibujo requerido por los clientes, la máquina es completamente nueva. Especificación y rendimiento según lo estipulado en el dibujo y la operación con buena suavidad.

corrugated

La ventaja del panel ondulado ondulado


1, resistencia a la corrosión, resistencia al envejecimiento, larga vida útil> 25 años

El material en sí tiene una fuerte resistencia a la corrosión e incluso ninguna reacción química directa. Por lo tanto, es más adecuado para entornos especiales como playas y plantas químicas.

2, el rendimiento del silenciador y el aislamiento térmico es particularmente prominente

Modelo y significado

Máquina formadora de techos de chapa ondulada ampliamente aplicada en estructuras de acero que utilizan techos de edificios industriales a gran escala y paredes de fábricas modernas, plantas de fertilizantes, plantas de tratamiento de aguas residuales, plantas de galvanoplastia, plantas de energía, plantas de cría, mercados, almacenes, etc.


El tablero de paneles ondulados es rico en color y forma única, y puede decorarse con varios estilos de edificios.

corrugated



Parámetros técnicos

Ⅱ, Panel de metal corrugado de acero que forma el parámetro de la máquina


NoItemParámetroObservación
1Material adecuadoTipoAcero galvanizado
Ancho(mm)Espesor(mm)
990mm
Fuerza de rendimiento(Mpa)230-350MPa
2Velocidad de producción(m/min)12-25Depende del diseño
3Estaciones de rodillos16-26
Depende del diseño
4Material del rodillo45Con tratamiento de enfriamiento
5Modelo de corteCorte hidraulico
6Fuente de poderType380V/3PH/50HZCustodiado
Potencia totalAbout 38KWDepende del diseño
7Dimensión19000*1800*1600Depende del diseño

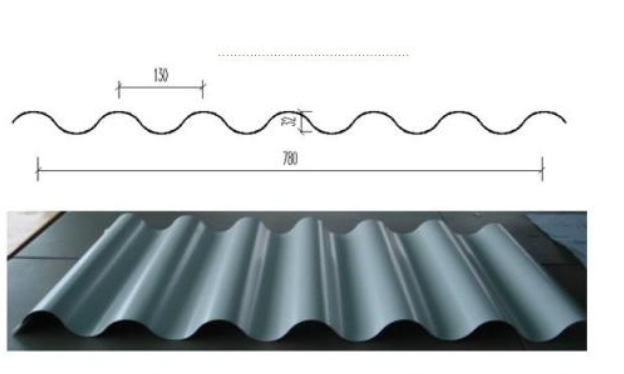

La forma y el tamaño del panel ondulado se pueden personalizar.


Se pueden hacer varios dibujos de paneles ondulados mediante una línea de perfilado

corrugated
