Descripción del producto

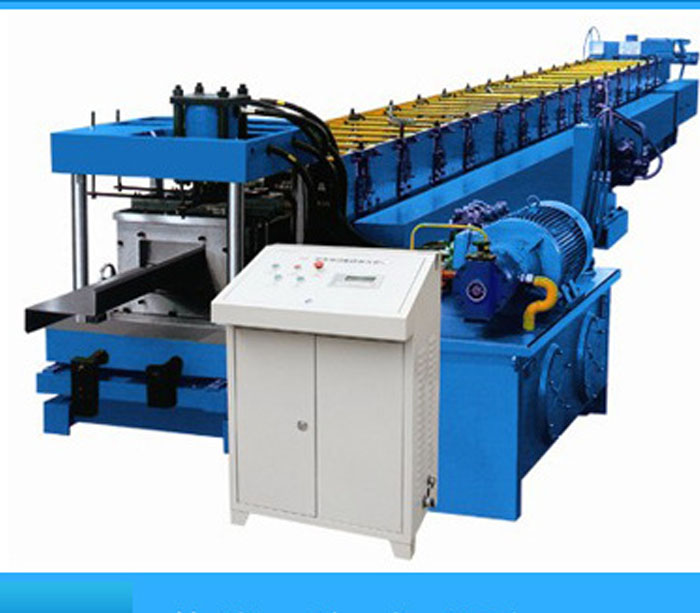

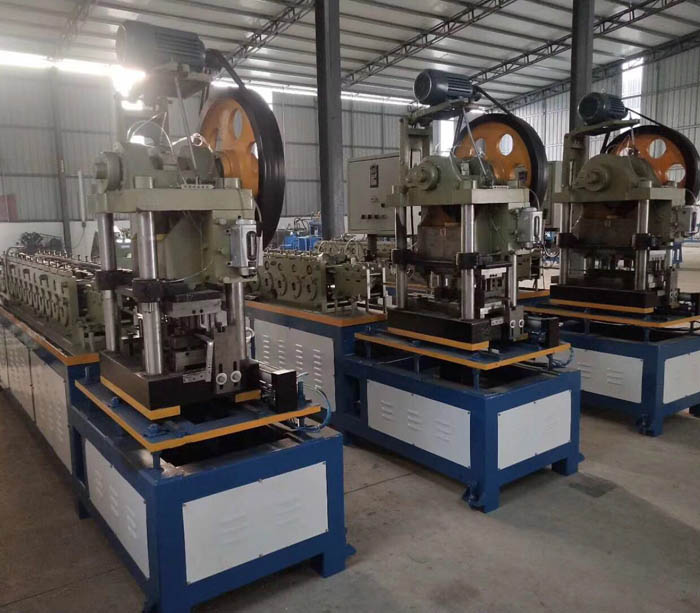

Máquina perfiladora para Perfil del canal & Máquina formadora de rollos Z purlin

Además del acero ligero tipo C, el acero Z purlin se ha utilizado ampliamente en la construcción de proyectos comerciales en el mundo.


Ⅰ,Perfil personalizado Z purlin


Ⅱ,Proceso de la línea de producción del perfil del sombrero.


Enderezador de desenrollador 2 en 1 → Dispositivo de guía → Máquina perfiladora de rodillos → Dispositivo de corte (incluida la cuchilla) → Soporte de producto terminado

Equipment for production channel profile


Layout as below

Steel Frame Roll Forming Machine


Ⅲ, lista de máquinas


(Ⅰ), 2 en 1 enderezadora Uncoiler

1 、 Tipo : Expansión manual

2 、 Parámetro

1 discharge descarga pasiva

2 weight peso de la bobina: <2T

3 Bobina interior D.: φ450mm-φ530mm

4 Máx. Ancho.400mm

5 Espesor .0.4-1.6mm

6 Rodillo de la enderezadora: 7 PC

7 Power.1.5kw


(Ⅱ), Servo Feeder

3.1 Máx. ancho de alimentación: 400mm

3.2 Grosor de alimentación: 0.4-1.6mm

3.3 Motor 3, 1.3KW (Yaskawa)


() Device Dispositivo de guía

(Machines machines Máquinas de conformación principal (para panel de 65 mm de ancho con diseño reforzado)

5.1 Rodillo de formación: 18 estaciones, y agregue Rub-roll, para asegurarse de que el perfil de la superficie no tenga arañazos.

5.2 Panel lateral: T.18mm, acero A3 Heavy duty。

5.3 Velocidad de balanceo: 8-12 m / min。

5.4 Material del rodillo: # 45, extinción general, dureza HRC55-60 ℃.

5.5 Potencia del motor: 7.5KW。

5.6 Rodillo principal: ¢ 65mm , 45 #。

5.7 Base del equipo: tipo 400 # H usando placa de acero soldada.

5.8 Transmisión: accionamiento por cadena.

5.9 Seguridad: en todos los ámbitos con botones de parada de emergencia, fáciles de manejar para emergencias, para garantizar la seguridad del equipo y del operador. Y otros equipos en la cadena y el personal podrían fácilmente conducir a una sección de transmisión de lesiones cubierta con una cubierta protectora, para garantizar la seguridad de los trabajadores.


Equipment for production channel profile



(Ⅵ), estante de recogida plana

(Ⅷ), sistema de control eléctrico

Toda la línea importó control PLC, pantalla táctil LCD, interfaz hombre-máquina. Las personas interactúan con el PLC. El operador configura el programa para que se ejecute automáticamente (control programable) y controle el monitoreo del proceso, control del operador de la línea de producción y modifique los parámetros de control, y el monitoreo en tiempo real del estado y los parámetros del equipo y la indicación de falla. Ajuste digital de la longitud de la pieza, la longitud ajustable también puede ser ajustable. Monitoreo en tiempo real del estado de operación del equipo e indicación de fallas.

Operación manual / automática de dos estilos. Con la función de conmutación manual y automática: en el modo manual, puede ser una operación independiente, fácil mantenimiento; En modo automático, llevar a cabo la ejecución de producción completa, con el fin de iniciar; En todos los ámbitos, con botones de parada de emergencia, fácil de manejar en casos de emergencia, para garantizar la seguridad del equipo y del personal de operación.


Componentes principales de la maquinaria de la marca:

Sistema de control PLC: Siemens

Inversor: Taiwan Shilin

Codificador: Omron

Pantalla táctil: Siemens


Algunos componentes son dispositivos de la marca Schneider.


Ⅴ,Los dispositivos completan la línea de producción de postes metálicos con estructura de canal de yeso C


No.Nombre de la máquinaPcsObservación
1Enderezadora uncoiler1
2Servo Feeder1
3Maquina hidraulica1Con molde
4Dispositivo de guía1
5Formando maquina1
6Maquina hidraulica1Con molde (2 sets)
7Seguir cizalla1Incluyendo cuchillo
8Recoger estante1
9Sistema de control1
10Máquina dobladora de cajas1Con molde


Ⅵ, Perfiles para Perfil del canal de la máquina de accesorios de la marca.


No.Nombrefabricante
1Motor y reductorMarca China
2El cojinete de la llave principalMarca China
3InversorShilin
4Sistemas de PLCSiemens
5Baja tensión eléctricaSchneider
6CodificadorOmron
7pantalla táctilSiemens
8Sistema hidráulicoMarca China



Características del producto

Garantía de Calidad

La línea de conformación de rollos de estructura metálica de Superda garantiza el diseño de acuerdo con el dibujo requerido por los clientes, la máquina es completamente nueva. Especificación y rendimiento según lo estipulado en el dibujo y la operación con buena suavidad. El marco de metal moldeado se puede fijar bien entre sí con otras partes metálicas.

Drywall profile channel roll forming machine for C Z U channel


Rollo de marco de acero que forma la ventaja de la máquina

1, línea de producción de marco de acero para la producción de marco de metal.

2, sistema de control PLC, de forma automática y fácil de manejar.

3, rodillo de buena calidad con proceso de enfriamiento rápido, alcance de dureza HRC55-60.

4, sistema de corte de seguimiento con cuchilla de corte Cr12.

Modelo y significado

Máquina formadora de rollos Z

Los perfiles de acero de perfil Z son de acero ligero.

Aplicación de marco de acero

Marco de acero es ampliamente en el uso de la construcción. Hay esqueleto, columnas verticales de acero y vigas horizontales. Adpot para soportar los pisos, el techo y las paredes de un edificio que son nombres como estructura de acero.

El bastidor de acero galvanizado se puede laminar en forma de montantes de acero para usarlo como material de construcción estructural o no estructural para muros externos y de partición en proyectos de construcción residenciales, comerciales e industriales. La dimensión de la habitación se establece con una pista horizontal que se ancla al piso y al techo para delinear cada habitación. Estructura de acero a medida, perno y pista con refuerzo.

1. El esqueleto de acero ligero se divide en dos tipos: esqueleto en forma de U y esqueleto en forma de T, y se divide en personas según la carga.

2. Los componentes principales del esqueleto de acero ligero son las quillas grandes, medianas y pequeñas; Los accesorios tienen piezas colgantes, piezas de unión e inserciones colgantes.

Channel roll former top hat purlin forming machine supplier

Parámetros técnicos

Rollo de canal de techo que forma la máquina para la producción de diferentes tamaños de marco de metal


Ⅰ,Máquina formadora de metal para perfiles para Perfil del canal

No.ítParámetrosOBSERVACIÓN
1MATERIALTipoFleje laminado en frío, chapa galvanizada.
T.(mm)0.6-1.0mm
Fuerza de rendimiento (Mpa)Q235-300
2Ancho del producto   de conformaciónZ
3Formando velocidad  (m/min)15mIncluyendo agujero
4Formando potencia principal (KW)7.5 KWFYR
5Poder hidráulico (KW)7.5 KWFYR
7voltaje AC380V,50Hz,3P
