Máquina de formación de riel de placa de panel de control

Fabricante de máquina perfiladora de rack de montaje en carril din de aceroRiel DIN para interruptor de circuito,

que se usa ampliamente en la industria eléctrica, como gabinete eléctrico.

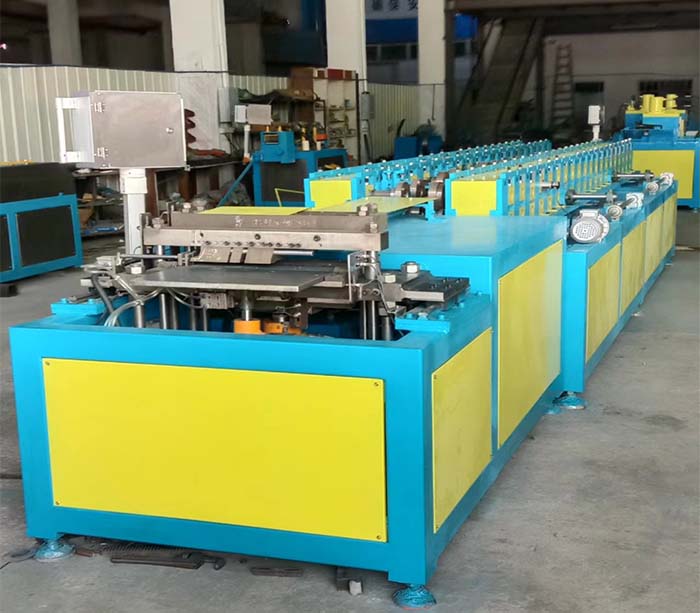

Lista de la máquina perfiladora de servomotor YX7.5-35

Desenrollador

1) Tipo, manual y no eléctrico

2) Parámetro

1） Pasivo, descarga

2） Peso de la bobina, <1T

3） bobina interna D., φ470mm-φ530mm

4） Máx. Ancho., 200 mm

5) Espesor <1,6 mm

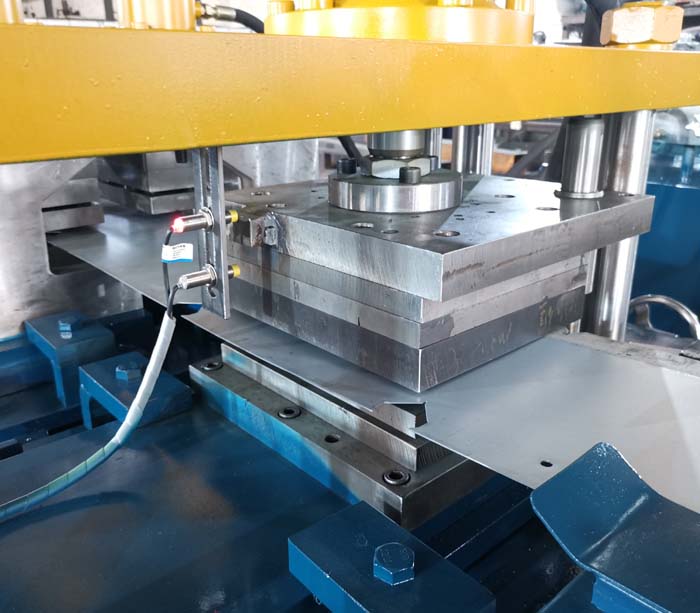

Molde de pre-golpe de agujeros

Dispositivo de guía Cambiar datos del sistema de perfilado de rieles

5.1 Rodillo de formación: 8 estaciones, y agregue Rub-roll, para asegurarse de que el perfil de la superficie no se raye.

5.2 Panel lateral: T.18 mm, acero A3 de alta resistencia.

5.3 Velocidad de balanceo: 4-6 m / min

5.4 Material del rodillo: # 45, temple general, dureza HRC56-62 ℃.

5.5 Potencia del motor: 3KW

5.6 Rodillo principal: ￠ 65 mm, 45 #

5.7 Base del equipo: tipo 40 # H con placa de acero soldada.

5.8 Transmisión: engranaje5.9 Seguridad: en todos los ámbitos con botones de parada de emergencia, fáciles de manejar emergencias, para garantizar la seguridad del equipo y del operador. Y otros engranajes en la cadena y el personal podrían fácilmente provocar lesiones en la sección de transmisión cubierta con una cubierta protectora, para garantizar la seguridad de los trabajadores.

Sistema de control eléctricoToda la línea importó control PLC, pantalla táctil LCD, interfaz hombre-máquina. Las personas interactúan con el PLC. El operador configura el programa para que se ejecute automáticamente (control programable) y controle el monitoreo del proceso, el operador de la línea de producción controle y modifique los parámetros de control, y el monitoreo en tiempo real del estado y los parámetros del equipo y la indicación de fallas. Ajuste digital de la longitud de la pieza de trabajo, la longitud ajustable también se puede ajustar. Monitoreo en tiempo real del estado operativo del equipo e indicación de fallas.Operación manual / automática de dos estilos. Con función de conmutación manual y automática: en el modo manual, puede ser una operación independiente, fácil mantenimiento; En modo automático, lleve a cabo un ciclo de producción completo para comenzar; en todos los ámbitos con botones de parada de emergencia, fácil de manejar emergencias, para garantizar que el equipo y el personal operativo Seguridad.

PerforaciónDeje de perforar,

El material del troquel de punzonado es Cr12, HRC58-62 °.

Formación y cizallamiento:Método de corte:

corte hidráulico (blanking) detener el corte.

Material de la hoja: Cr12, templado, la dureza puede alcanzar 60 grados HRC.

Presión de trabajo del sistema hidráulico: 16Mpa

Video de la línea de producción de la placa del panel de control en YouTube.

Carril DIN fabricado por la máquina formadora de rollos Superda Funciona para cortador de carril DIN.

Corte de riel de diferentes longitud por pantalla táctil PLC, es muy fácil operación.

Diseño del cable de la máquina del riel DIN

Transmisión de engranajes más estabilización
