Descripción del producto

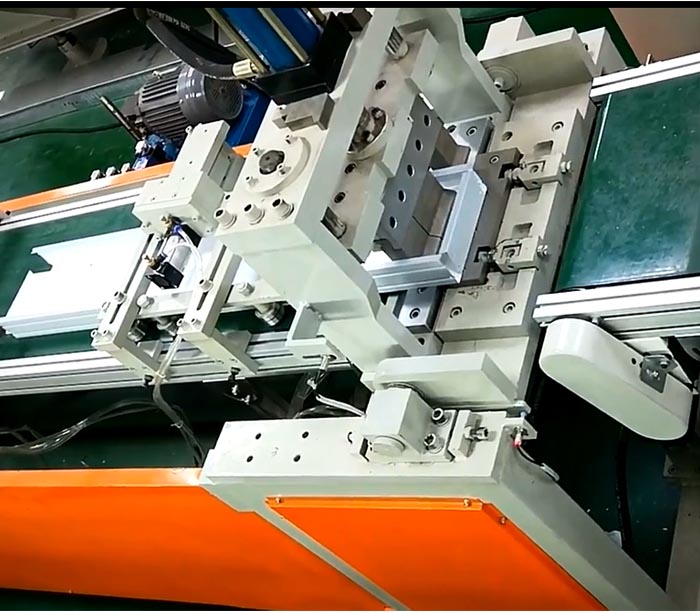

Rollo de pantalla fluorescente que forma la máquina
Máquina formadora de rollos de pantalla fluorescente de metal totalmente nuevo para luz fluorescente o LED
Ⅰ,Diseño de pantalla de acero foto
Ⅱ, Proceso de la línea de producción de pantallas.
Uncoiler → Dispositivo de guía → Máquina perfiladora de rodillos → Dispositivo de corte (incluida la cuchilla) → Rack de producto terminado
Diseño como abajo
Ⅲ, Lista de máquinas
(Ⅰ), Uncoiler
1 、 Tipo, Expansión manual
2 、 Parámetro
1 discharge descarga pasiva
2 weight peso de la bobina: <2T
3) Bobina interior D.: φ450mm-φ530mm
4) Máx. Ancho.400mm
5) Espesor .0.4-1.6mm
(Ⅳ) Dispositivo de guía

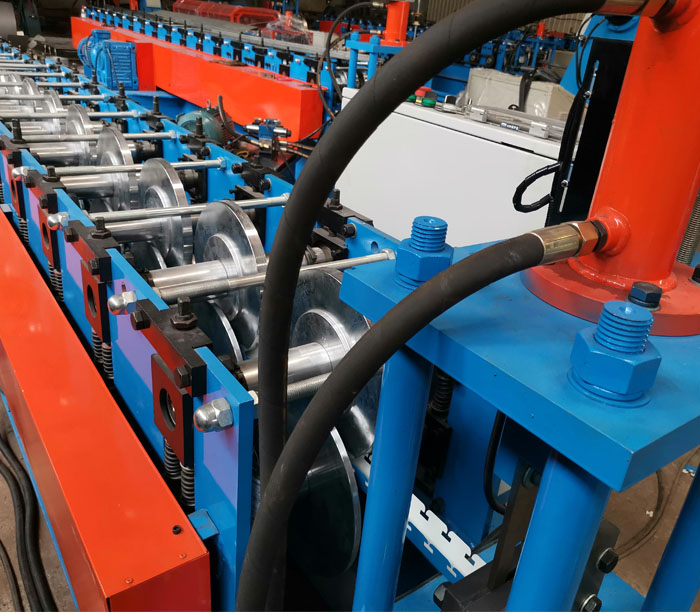

(Ⅴ)Maquinas formadoras principales
5.1 Rodillo de formación: 16 estaciones, y agregue Rub-roll, para asegurarse de que el perfil de la superficie no tenga arañazos.
5.2 Panel lateral: T.18mm, acero A3 Heavy duty。
5.3 Velocidad de balanceo: 12-15 m / min。
5.4 Material del rodillo: # 45, extinción general, dureza HRC56-62 ℃.
5.5 Potencia del motor: 5.5KW。
5.6 Rodillo principal: ¢ 75mm , 45 #。
5.7 Base del equipo: tipo 45 # H usando placa de acero soldada.
5.8 Transmisión: accionamiento por cadena.
5.9 Seguridad: en todos los ámbitos con botones de parada de emergencia, fáciles de manejar para emergencias, para garantizar la seguridad del equipo y del operador. Y otros equipos en la cadena y el personal podrían fácilmente conducir a una sección de transmisión de lesiones cubierta con una cubierta protectora, para garantizar la seguridad de los trabajadores.
(Ⅵ),Estante de recogida plana
(Ⅷ), sistema de control eléctrico
Toda la línea importó control PLC, pantalla táctil LCD, interfaz hombre-máquina. Las personas interactúan con el PLC. El operador configura el programa para que se ejecute automáticamente (control programable) y controle el monitoreo del proceso, control del operador de la línea de producción y modifique los parámetros de control, y el monitoreo en tiempo real del estado y los parámetros del equipo y la indicación de falla. Ajuste digital de la longitud de la pieza, la longitud ajustable también puede ser ajustable. Monitoreo en tiempo real del estado de operación del equipo e indicación de fallas.
Operación manual / automática de dos estilos. Con la función de conmutación manual y automática: en el modo manual, puede ser una operación independiente, fácil mantenimiento; En modo automático, llevar a cabo la ejecución de producción completa, con el fin de iniciar; En todos los ámbitos, con botones de parada de emergencia, fácil de manejar en casos de emergencia, para garantizar la seguridad del equipo y del personal de operación.
Componentes principales de la maquinaria de la marca:
Sistema de control PLC: Siemens
Inversor: Taiwan Shilin
Codificador: Omron
Pantalla táctil: Siemens
Algunos componentes son dispositivos de la marca Schneider.
Ⅴ,Dispositivos completados de la línea de producción de perfiles para marco de acero .
No. | Nombre de la máquina | Pcs | Observación |
1 | Enderezadora uncoiler | 1 | |
2 | Servo Feeder | 1 | |
3 | Maquina hidraulica | 1 | Con molde |
4 | Dispositivo de guía | 1 | |
5 | Formando maquina | 1 | |
6 | Maquina hidraulica | 1 | Con molde (2 sets) |
7 | Seguir cizalla | 1 | Incluyendo cuchillo |
8 | Recoger estante | 1 | |
9 | Sistema de control | 1 | |
10 | Máquina dobladora de cajas | 1 | Con molde |
Ⅵ, Perfiles para marco de acero de la máquina de accesorios de la marca.
No. | Nombre | fabricante |
1 | Motor y reductor | Marca China |
2 | El cojinete de la llave principal | Marca China |
3 | Inversor | Shilin |
4 | Sistemas de PLC | Siemens |
5 | Baja tensión eléctrica | Schneider |
6 | Codificador | Omron |
7 | pantalla táctil | Siemens |
8 | Sistema hidráulico | Marca China |
Características del producto
Garantía de Calidad
El diseño de la línea de perfilado de la línea de iluminación Superda garantiza el diseño de acuerdo con los clientes, la máquina es completamente nueva. Especificación y rendimiento según lo estipulado en el dibujo y la operación con buena suavidad.
Rack metal sombra produciton equipos de ventaja.
1, línea de producción de estantes para estantes para producir estantes de almacenamiento livianos, estantes de almacenamiento medianos, estantes de almacenamiento pesado.
2, sistema de control PLC, de forma automática y fácil de manejar.
3, rodillo de buena calidad con proceso de enfriamiento rápido, alcance de dureza HRC58-62.
4, sistema de corte de seguimiento con cuchilla de corte Cr12.
Modelo y significado
Equipment for production illumination metal shade.
New design machine solution roll former for producing metal fluorescent lampshade with europe CE certification. Machine design for width 80-200mm and thickness from 0.8-1.2mm. Machine is very advantage in safety operation across the board with emergency stop buttons, easy to handle emergencies, to ensure that equipment and operator safety. And other gear in the chain and the staff could easily lead to injury transmission section covered with protective cover, to ensure the safety of workers.
Parámetros técnicos
Rollo de pantalla fluorescente Stee que forma la máquina
Parámetros técnicos
No. | ít | Parámetros | OBSERVACIÓN | |
1 | MATERIAL | Tipo | Fleje laminado en frío, chapa galvanizada. | |
T.(mm) | 0.8-1.2mm | |||
Fuerza de rendimiento (Mpa) | Q235-300 | |||
2 | Ancho del producto de conformación | según diseño | ||
3 | Formando velocidad (m/min) | 15m | Incluyendo agujero | |
4 | Formando potencia principal (KW) | 5.5 KW | FYR | |
5 | Poder hidráulico (KW) | 15 KW | FYR | |
7 | voltaje | AC380V,50Hz,3P |
