Persiana enrollable listón de la puerta que forma la máquina

El fabricante de máquinas de listones para puertas de persianas enrollables, puertas de rodillos, cortinas, cortinas para persianas de la puerta de persianas enrollables. La máquina para fabricar tablillas de persianas puede controlar automáticamente la longitud, la cantidad, la formación, el corte

Descripción del producto

Persiana enrollable listón de la puerta que forma la máquina


1, Equipo de listones de la puerta de la persiana enrollable para producir formas de marcos de puertas de acero

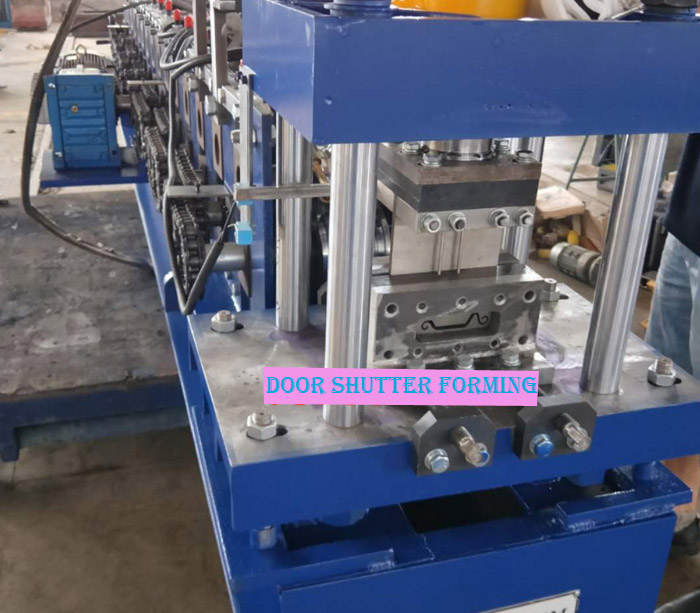

Rolling shutter door slat forming machine



2,Flujo de trabajo de la línea de producción completa

Decoiler: guía, alimentación, punzonado hidráulico, perfilado, producto terminado

Diseño de producción en fábrica para referencia.

Door shutter roll forming machine


3, el equipo consiste

El equipo consiste en de-coiler, niveladora, servoalimentación.

Máquina, máquina de conformación principal, dispositivo de corte, mesa de recolección. Sistema de control de PLC


4, parámetro técnico principal de la línea de producción,

Material: chapa de acero GI, acero bajo en carbono.

El espesor de la chapa de acero, 1,5 mm.

Diámetro interior de la bobina, Φ508mm

Velocidad de línea, 12-15m / min (ajustable)


5. La característica de la máquina.

Bobina de bobina de bobina de metal 5.1,

Características funcionales y estructurales.

Utilícese para soportar y expandir bobinas de acero, sección de fuselaje de soldadura de acero, es fácil de operar.


Parámetros tecnicos

     Diámetro interior del material: φ508mm

     Rango de diámetro interior: ф450-550

     Diámetro exterior máximo: φ1200mm

     Capacidad de carga: ≤ 5T


Cable tray roll forming machine manufacturer


5.4 Servoalimentadora

Tipo: servoalimentación

Funciones y estructura: Pise y esté con acero en la prensa. El rodillo de poliuretano garantiza que la fuerza de alimentación. La alimentación de cada error de alimentación se controla en un rango de ± 0.15 mm. En comparación con la abrazadera servo, la configuración de la longitud de alimentación es más flexible, se adapta A un rango más amplio. Este dispositivo de alimentación es más adecuado para material ancho, puede mejorar efectivamente la precisión de alimentación. Servomotor, dispositivos de medición, sistema de control digital son los componentes importados.


Parámetros técnicos:

Número máximo de alimentación: 30 ~ 40 veces / min (ajustable)

Paso de alimentación: 100MM / paso (ajustable).


5.5 Sistema de punzonado hidráulico.

Función: Agujero de perforación hidráulica (juego de molde 1)

Estructura: establezca la longitud, la medición automática de la longitud, el posicionamiento automático alcanza la acción de detención de la distancia establecida, el cilindro hidráulico troquelado troquelado, estampado de apagado automático.

Presión de trabajo del sistema hidráulico: 16MPa

Estación hidráulica: 3KW (Agujero de cizalla hidráulico / uso de cizalla en la misma estación)


5.10 que forma la máquina

1. espesor: 0.3-0.8mm

2.número de rodillos: 14stands

3.diametro de eje: Φ60mm

4. material de eje: 45 # acero

5. material del rodillo: electrochapa de acero 45 # después de apagar

Velocidad 6.forming: 12-15m / min

7. Espesor de dicho panel: S18mm.

8. Tipo de accionamiento: cadena 1.0

9. Parte inferior: acero 36 # I

10. sistema electrónico: PLC, transductor (Japón Panasonnic)

Poder 13.main: 5.5kw


Transmisión: cadena de accionamiento.


Seguridad: en todos los ámbitos con botones de parada de emergencia, emergencias fáciles de manejar, para garantizar la seguridad del equipo y del operador, y otros equipos en la cadena y el personal podrían fácilmente conducir a la sección de transmisión de lesiones cubierta con una cubierta protectora, para garantizar la seguridad de los trabajadores .


Rolling shutter door slat forming machine


5.11 mesa de recogida

Tipo: la bandeja de cables terminada llega a la mesa de recolección, el trabajador recolectará los productos, el rodillo no motorizado.

Función y estructura: consisten en una sección de acero (tubo cuadrado), sin ensamblaje de rodillo motorizado, soldadura, juegan un papel en el soporte del producto terminado, pueden adaptar el producto terminado de 8 metros.


5.12 sistema de control eléctrico

Toda la línea adopta PLC, la pantalla táctil se usa para la interfaz hombre-máquina, logrando la interacción entre el hombre y el PLC.


Cable Tray Machine


Características del producto

Persiana enrollable listón de la puerta que forma la máquina


Máquina laminadora de hoja de metal de alta calidad con forma de rodillo para la venta, grosor del material 0.7-1.2mm, rodamiento de acero material con proceso de enfriamiento de frecuencia, grado de dureza HRC58-62 Control de la línea de producción de la persiana enrollable mediante sistema PLC , edificios de fábricas, supermercados, y otras construcciones.

1. Buena calidad y fácil operación, superda diseñador profesional y experimentado equipo de ingenieros.

2. Buen servicio, proporcionamos el soporte técnico para toda la vida de nuestras máquinas.

3. Máquina formadora de rollos con tecnología de alta precisión y fácil manejo. Máquinas que controlan por computadora PLC controlando el sistema.

4. Buen uso, Proteja la máquina contra la oxidación y el color pintado se puede personalizar.

5.precio razonable, ofrecemos el mejor precio en nuestra industria.


Modelo y significado

La máquina formadora de rollos de la puerta del obturador es el equipo para la producción de la ranura del obturador de la puerta de metal.


La forma de producir el marco de la puerta de acero, mediante la máquina formadora de marcos de puertas es una buena solución para asegurarnos de la longitud, la rectitud, la suavidad, la forma y la definición del contorno del marco de la puerta. Corte, descarga, corte y otras funciones.

Parámetros técnicos

Rodillo de la cortina de la puerta enrollable rollo formando datos de parámetros de la máquina


 No.                   Artículo Especificación
    1    Bobina de acero Ancho  88mm
 MaterialFleje laminado en frío, chapa galvanizada.
 Espesor 0.3-0.8mm
   2       FormandoVelocidad8-12m/min
 Cadena Main: 1.0inch
 Estaciones14 roller stations
 Rodillos#45 Rodamiento de acero con proceso de enfriamiento.
 Eje45# steel
 Diámetro del ejeDia.60mm
   3    Controlar PLC control Simens
 Motor principal Main: 5.5kw
 Idioma English/Customized
    4   Corte Cortador Cr12 steel
 Bomba hidraulica Main: 3kw
 Marco del cortador Soldadura de placa de acero
    5   Decoiler Manual 5T
    6   Tamaño de la máquina / Peso 3500*1600*1600mm3300kgs
