Perfiladora para Marco de la puerta para la puerta del obturador de la industria de metal

Steel door frame roll forming machine manufacturer China

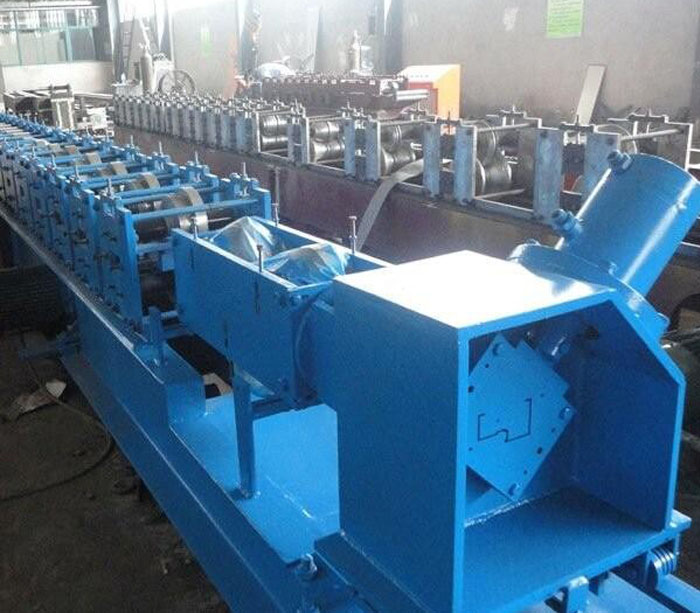

1, Door frame machine for producing steel door frame shapes

2, línea de producción de marco de puerta completado flujo de trabajo,

Decoiler - guía - alimentación - perfilado - producto terminado

Diseño de producción en fábrica para referencia.

Persiana enrollable de puerta que forma la máquina

3, el equipo consiste

El equipo consiste en de-coiler, niveladora, servoalimentación.

Máquina, máquina de conformación principal, dispositivo de corte, mesa de recolección. Sistema de control de PLC

4, parámetro técnico principal de la línea de producción,

Material: chapa de acero GI, acero bajo en carbono.

El espesor de la chapa de acero, 1,5 mm.

diámetro interior de la bobina, Φ508mm

Velocidad de línea, 8-12 m / min (ajustable)

5. La característica de la máquina.

Bobina de bobina de bobina de metal 5.1,

Características funcionales y estructurales.

ser utilizado para soportar y expandir bobinas de acero, sección de fuselaje de soldadura de acero. es fácil de operar.

Parámetros técnicos

    diámetro interior del material: φ508mm

    rango de diámetro interior: ф450-550

    Diámetro exterior máximo: φ1200mm

    capacidad de carga: ≤ 5T

Máquina formadora de rollos de bandeja de cables.

5.4 Servoalimentadora

Tipo, alimentación servo

Funciones F y Estructura: Pellizcar y estar con acero a la máquina de la prensa. Rodillo de poliuretano asegura que la fuerza de alimentación. La alimentación de cada error de alimentación debe controlarse en un rango de ± 0.15 mm. En comparación con el servo Clamp, el ajuste de la longitud de alimentación es más flexible, se adapta a un rango más amplio. Este dispositivo de alimentación es más adecuado para material ancho, puede mejorar efectivamente la precisión de alimentación. Servomotor, dispositivos de medición, sistema de control digital son los componentes importados.

Parámetros técnicos

Número máximo de alimentación: 30 ~ 40 veces / min (ajustable)

Paso de alimentación: 100MM / paso (ajustable).

5.10 que forma la máquina

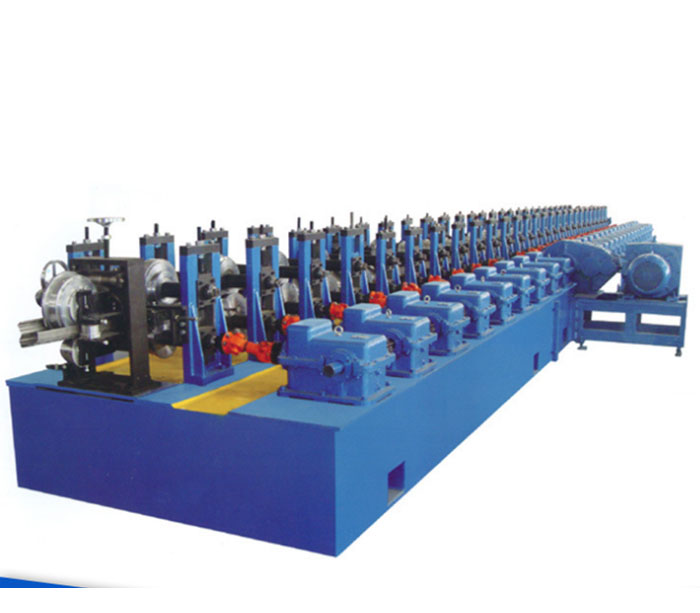

Tipo: transmisión de engranaje de doble voladizo, máquina de conformación universal de ancho ajustable y las especificaciones generales de intercambio móvil, rápido (altura y ancho de la cintura).

Rodillo de formación: 16 estaciones, y agregue Rub-roll, para asegurarse de que el perfil de la superficie no tenga arañazos.

Panel lateral: T.18mm, acero A3 Heavy duty。

Velocidad de rodadura: 8-12 m / min。

Material del rodillo: acero para rodamientos n.º 45, temple en general, dureza HRC56-62.

Potencia del motor: 11KW。

Rodillo principal: ￠ 75mm ， 45 #。

Base del equipo: tipo 35 # H usando placa de acero soldada.

Transmisión: cadena de accionamiento.

Seguridad: en todos los ámbitos con botones de parada de emergencia, fácil de manejar emergencias, para garantizar la seguridad del equipo y del operador. Y otros equipos en la cadena y el personal podrían fácilmente conducir a una sección de transmisión de lesiones cubierta con una cubierta protectora, para garantizar la seguridad de los trabajadores.

5.11 mesa de recogida

Tipo: la bandeja de cables terminada llega a la mesa de recolección, el trabajador recolectará los productos, el rodillo no motorizado.

Función y estructura: consisten en una sección de acero (tubo cuadrado), sin ensamblaje de rodillo motorizado, la soldadura, desempeña un papel en el soporte del producto terminado, puede adaptar el producto terminado de 8 metros.

5.12 sistema de control eléctrico

Toda la línea adopta el control PLC importado, la pantalla táctil se usa para la interfaz hombre-máquina, logrando la interacción entre el hombre y el PLC.

Línea de perfilado automatizada Perfiladora para Marco de la puerta

1, línea de producción del marco de la puerta para producir secciones de metal de la industria de la puerta de acero.

2, sistema de control PLC, de forma automática y fácil de manejar.

3, Rodamiento de rodillo de acero con proceso de enfriamiento, dureza alcance HRC60-65 ℃.

4, sistema de corte de seguimiento con cuchilla de corte Cr12.

Model, YX-150

La máquina formadora de rollos de marco de puerta es el equipo para el marco de puerta de metal de producción.

La forma de producir el marco de la puerta de acero, por la máquina formadora de marcos de puertas es un buen equipo de solución para garantizar la longitud, rectitud, suavidad, forma y definición del contorno del marco de la puerta. La máquina formadora de marco de puerta puede controlar automáticamente la longitud, cantidad, formación, corte, descarga, corte y otras funciones.

Perfiladora para Marco de la puerta para la puerta del obturador datos de parámetros
