Máquina formadora de rollos de chapa ondulada

Teja corrugada galvanizada Placa de refuerzo Hebilla Hoja de techo Máquina formadora de rollos Fabricante China para estructura de techo y pared de acero inclinado

Descripción del producto

Máquina perfiladora de perfiles corrugados galvanizados techo inclinado y estructura de pared de acero, Azulejo Placa de refuerzo Hebilla Hoja de techo.

Ⅰ, Máquina formadora de láminas corrugadas para detalles de tecnología de paneles ondulados


Parámetros de tecnología de máquina de chapa ondulada


No.ítParámetrosOBSERVACIÓN
1MATERIALTipoFleje laminado en frío, chapa galvanizada.
T.(mm)0.6-1.8mm
Fuerza de rendimiento (Mpa)Q235
2Ancho del producto   de conformación350mm
3Formando velocidad  (m/min)12-25m
4Formando potencia principal (KW)7.5KWFYR
5Poder hidráulico (KW)4KWFYR
6voltaje AC380V,50Hz,3P


Ⅱ,Proceso de producción de la máquina perfiladora de perfiles de techo y pared corrugada


Uncoiler → Dispositivo de guía → Máquina perfiladora de rodillos → Dispositivo de corte (incluida la cuchilla) → Rack de producto terminado


Diseño de la máquina de la cubierta del piso como abajo

Floor Deck Machine


Ⅲ,Lista de máquinas de perfilado


(I), Uncoiler


1, Tipo de Expansión Manual


2, parámetro


1) descarga pasiva


2) Peso de la bobina: <5T


3) Bobina interior D .: φ450mm-φ530mm


4) ancho máximo de 300 mm


5) Espesor .0.4-1.8mm


D


(II), dispositivo de guía


(III), máquinas de conformado principal


3.1 Rodillo de formación: 20 estaciones, y agregue Rub-roll, para asegurarse de que el perfil de la superficie no tenga arañazos.


3.2 Panel lateral: T.18mm, acero A3 Heavy duty.


3.3 Velocidad de rodadura: 2-8 m / min.


3.4 Material del rodillo: GCr15, enfriamiento general, dureza HRC56-62 ° C.


3.5 Potencia del motor: 18KW.


3.6 Rodillo principal: ¢ 75mm, 45 #.


3.7 Base del equipo: tipo 45 # H usando placa de acero soldada.


3.8 Transmisión: cadena de accionamiento.


3.9 Seguridad: en todos los ámbitos con botones de parada de emergencia, emergencias fáciles de manejar, para garantizar la seguridad del equipo y del operador. Además, otros engranajes en la cadena y el personal podrían conducir fácilmente a la sección de transmisión de lesiones cubierta con una cubierta protectora, para garantizar la seguridad Los trabajadores

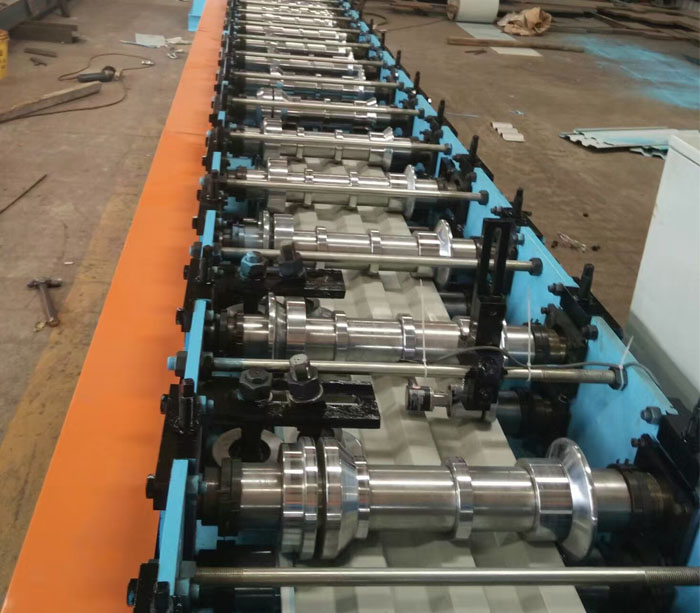

Foto de la máquina perfiladora de láminas corrugadas

D


(IV) Cizalla hidráulica para corte de piso.


(V) Coleccionar estante


Collect Rack puede hacer rack automático plano o manual rack


Abajo la foto es un colector automático


(VI), sistema de control eléctrico.


La línea completa de la pantalla de control del PLC, interfaz hombre-máquina. Las personas interactúan con el PLC. El operador configura el programa para que se ejecute automáticamente (control programable) y controle el monitoreo del proceso, el control del operador de la línea de producción y modifique los parámetros de control, y real -tiempo de monitoreo del estado del equipo y los parámetros e indicación de falla. La configuración digital de la longitud de la pieza de trabajo, la longitud ajustable también puede ser ajustable. Monitorización en tiempo real del estado de operación del equipo e indicación de falla.

Con la función de conmutación manual y automática: en el modo manual, puede ser una operación independiente, fácil de mantener; en el modo automático, llevar a cabo la ejecución completa de la producción, para comenzar; en general, con parada de emergencia Botones, fáciles de manejar para emergencias, para garantizar que los equipos y el personal de operaciones de seguridad.


(VII)Componentes principales de la maquinaria de la marca.


Sistema de control PLC: Siemens

Inversor: Taiwan Shilin

Codificador: Omron

Pantalla táctil: Siemens

Algunos componentes son dispositivos de la marca Schneider.


(Ⅷ) Dispositivos completados línea de producción de azulejo Placa de refuerzo Hebilla Hoja de techo


No.Nombre de la máquinaPcsObservación
1Enderezadora uncoiler1
2Maquina hidraulica1Con molde
3Dispositivo de guía1
4Formando maquina1
5Maquina hidraulica1Con molde (2 sets)
6Seguir cizalla1Incluyendo cuchillo
7Recoger estante1
8Sistema de control1



Marca de accesorios para máquinas de paneles de techo corrugado

No.Nombrefabricante
1Motor y reductorMarca China
2El cojinete de la llave principalMarca China
3InversorShilin
4Sistemas de PLCSiemens
5Baja tensión eléctricaSchneider
6CodificadorOmron
7pantalla táctilSiemens
8Sistema hidráulicoMarca China


Características del producto

Garantía de calidad


Superda garantiza el diseño de la máquina formadora de paneles de techo corrugado de acero de acuerdo con el dibujo requerido por los clientes, la máquina es completamente nueva. Especificación y rendimiento según lo estipulado en el dibujo y la operación con buena suavidad.

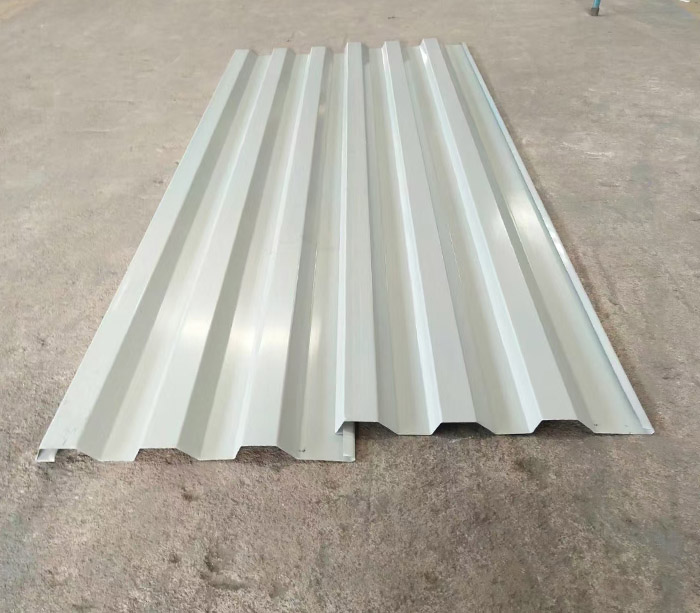

Teja corrugada galvanizada para material de construcción para azulejo placa de refuerzo Hebilla Hoja de techo

D


La ventaja del panel ondulado ondulado


1, resistencia a la corrosión, resistencia al envejecimiento, larga vida útil> 25 años

El material en sí tiene una fuerte resistencia a la corrosión e incluso ninguna reacción química directa. Por lo tanto, es más adecuado para entornos especiales como playas y plantas químicas.

2, el rendimiento del silenciador y el aislamiento térmico es particularmente prominente

Modelo y significado

Placa de refuerzo de acero corrugado combinada con letrero de inyección de tinta de publicidad exterior actual, debido al envejecimiento rápido (desvanecimiento), fácil de dañar (no resistente al viento), instalación complicada y otras deficiencias, decoración de paneles de aluminio y plástico, carteles acrílicos debido a su alto costo tiempo de producción, fácil La deformación no es aplicada por la mayoría de los clientes. Este producto de acero galvanizado es rápido y fácil de instalar, simplemente fije la quilla especial en el marco de la cartelera y luego presiónelo en la placa corrugada.

El panel del panel de hebilla es rico en color y forma única, y se puede decorar con varios estilos de edificios.

D


Parámetros técnicos

Forma y el tamaño del panel de hebilla se pueden personalizar.

Se pueden hacer varios dibujos de paneles ondulados mediante una línea de perfilado

Ancho 350 mm fuelle corrugado panel de azulejos ondulados rollo formando foto de la máquina

D
