Personalizado interruptor de riel de rack línea de producción para caja

Personalizado interruptor de riel de rack línea de producción para caja oculta montada en la pared

Descripción del producto

Caja multimedia de China riel montado en interruptor línea de producción para consola modular de pared con caja de metal


Carril DIN para interruptor de circuito, que se utiliza ampliamente en la industria eléctrica, como el gabinete eléctrico.


Perfil de riel DIN estándar después de formado

Custmized switch rack rail production line for wall mounted concealed box

Proceso de línea de producción del canal ferroviario C45 Din

Enderezadora desenrolladora 2 en 1 → Alimentador servo → Dispositivo de guía → Punzón hidráulico → Máquina perfiladora → Dispositivo de corte (incluida la cuchilla) → Estante de producto terminado

Cambie el diseño de producción de rieles como se muestra a continuación

Personalizado interruptor de riel de rack dibujo


Din rail

Lista de máquinas


Plancha desenrolladora 2 en 1

1 Tipo Expansión manual

2,parámetro

1,descarga pasiva

2, weight Peso de la bobina: <2T

3,Bobina interior D.:φ450mm-φ530mm

4,Máx. Ancho.200mm

5,Espesor .0.4-1.6mm

6,Rodillo enderezador: 7 piezas

7, Potencia: 1.5kw


Channel roll former


Alimentador servo

3.1 Máx. ancho de alimentación: 200 mm

3.2 Grosor de alimentación: 0.4-1.6 mm

3.3 motores, 0.85KW (Yaskawa)


 Sistema de perforación hidráulica

3.1 Función: incumplimiento de punzón hidráulico

3.2 Estructura: ajuste la longitud, medición automática de la longitud, el posicionamiento automático alcanza la acción de parada de distancia establecida, matriz de punzonado accionada por cilindro hidráulico, cierre automático de estampado.

3.3 Presión de trabajo del sistema hidráulico: 16MPa

3.4 Estación hidráulica : 15KW hole Agujero de perforación hidráulica / cizalla utiliza la misma estación)


Dispositivo de guía


Máquinas formadoras principales


5.1 Formando el rodillo: 16 estaciones , y agregue Rub-roll, para asegurarse de que el perfil de la superficie no se raye.

5.2 Panel lateral: T.18 mm, acero A3 Servicio pesado。

5.3 Velocidad de rodadura: 5-8 m / min。

5.4 Material del rodillo: # 45, enfriamiento general, dureza HRC56-62 ℃.

5.5 Potencia del motor: 3KW。

5.6 Rodillo principal: dia 65 mm , 45 #。

5.7 Base del equipo: tipo 45 # H con placa de acero soldada.

5.8 Transmisión: transmisión por cadena.

5.9 Seguridad: en todos los ámbitos con botones de parada de emergencia, emergencias fáciles de manejar, para garantizar la seguridad del equipo y del operador. Y otros equipos en la cadena y el personal podrían conducir fácilmente a la sección de transmisión de lesiones cubierta con una cubierta protectora, para garantizar la seguridad de los trabajadores.

Custmized switch rack rail production line for wall mounted concealed box


Rejilla de recogida plana

Sistema de control eléctrico

Toda la línea importó control PLC, pantalla táctil LCD, interfaz hombre-máquina. Las personas interactúan con el PLC. El operador configura el programa para que se ejecute automáticamente (control programable) y controla el monitoreo del proceso, el operador de la línea de producción controla y modifica los parámetros de control, y controla en tiempo real el estado y los parámetros del equipo y la indicación de fallas. Configuración digital de la longitud de la pieza de trabajo, la longitud ajustable también puede ser ajustable Monitoreo en tiempo real del estado operativo del equipo e indicación de fallas.

Operación manual / automática de dos estilos. Con función de conmutación manual y automática: en el modo manual, puede ser una operación independiente, fácil mantenimiento; En modo automático, realice una ejecución de producción completa para comenzar; en todos los ámbitos con botones de parada de emergencia, emergencias fáciles de manejar, para garantizar la seguridad del equipo y del personal operativo.


Componentes principales de maquinaria de la marca:

Sistema de control PLC: Siemens

Inversor: Taiwán Shilin

Codificador: Omron

Pantalla táctil: Siemens


Algunos componentes son dispositivos de la marca Schneider.


Dispositivos completados línea de producción de azulejo Placa de refuerzo Hebilla Hoja de techo.


Cortacircuitos interruptor de riel máquina perfiladora lista de maquinaria

No.Nombre de la máquinaPcsObservación
1Enderezadora uncoiler1
2Maquina hidraulica1Con molde
3Dispositivo de guía1
4Formando maquina1
5Maquina hidraulica1Con molde (2 sets)
6Seguir cizalla1Incluyendo cuchillo
7Recoger estante1
8Sistema de control1



Interruptor de riel máquina perfiladora marca de accesorios

No.Nombrefabricante
1Motor y reductorMarca China
2El cojinete de la llave principalMarca China
3InversorShilin
4Sistemas de PLCSiemens
5Baja tensión eléctricaSchneider
6CodificadorOmron
7pantalla táctilSiemens
8Sistema hidráulicoMarca China


Características del producto

Garantía de calidad

Superda garantiza el diseño de la línea anterior del rollo de riel del canal de acuerdo con el dibujo requerido por los clientes, la máquina es completamente nueva. Especificación y rendimiento según lo estipulado en el dibujo y la operación con buena suavidad. El riel del interruptor formado se puede arreglar bien con el interruptor.

Canal din rail produciton ventaja del equipo

1, enrolle la línea de producción anterior para producir el carril del interruptor de acero

2, sistema de control PLC, manejo automático y fácil.

3, rodillo de buena calidad con proceso de enfriamiento, la dureza alcanza HRC60-65 ℃.

4, sistema de corte de seguimiento con cuchilla de corte Cr12.

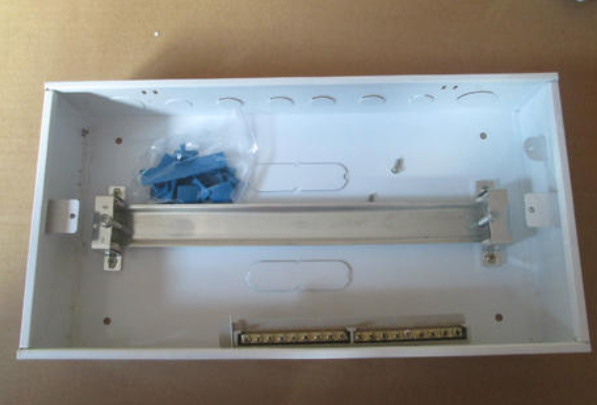

Carril DIN en Caja electrica


Custmized switch rack rail production line for wall mounted concealed box


Modelo y significado

Artículo YX9-38

Equipo para producción de interruptor de carril din.

Perfiles de riel DIN estándar de muy fácil instalación en interruptor de corte, disyuntor, chopper.

Custmized switch rack rail production line for wall mounted concealed box


Parámetros técnicos

Caja multimedia de China riel montado en interruptor línea de producción para consola modular de pared con caja de metal


No.ítParámetrosOBSERVACIÓN
1MATERIALTipoFleje laminado en frío, chapa galvanizada.
T.(mm)0.8-1.2mm
Fuerza de rendimiento (Mpa)Q235-300
2Ancho del producto   de conformacióndepende del dibujo
3Formando velocidad  (m/min)4-8mIncluyendo agujero
4Formando potencia principal (KW)3 KWFYR
5Poder hidráulico (KW)5.5 KWFYR
6voltaje AC380V,50Hz,3P
