Perfiladora para bandeja de cable

Perfiladora para bandeja de cable fabricante de China. A través de herramientas de punzonado de intercambio para terminar de producir diferentes especificaciones. Un juego de rodillos puede hacer todas las especificaciones de la bandeja de cables. Ajustando el ancho del rodillo para producir diferentes bandejas de cable de ancho.

Descripción del producto

Perfiladora para bandeja de cable fabricante de China


1, Máquina de bandeja de cables para la producción de todo tipo de bandejas de cables.


Cable tray roll forming machine manufacturer


2, completó la línea de producción de la bandeja de cable de flujo de trabajo,

Decoiler - nivelación - alimentación - punzonado - mesa de transporte - perfilado - producto terminado


3, el equipo consiste

El equipo consiste en de-coiler, niveladora, servoalimentación.

máquina, la punzonadora (con moldes de perforación), mesa de transporte automática, máquina de conformación principal, dispositivo de corte, mesa de recolección.


4, parámetro técnico principal de la línea de producción,

Material: chapa de acero GI, acero bajo en carbono.

El espesor de la chapa de acero, 0.8-2.0mm.

diámetro interior de la bobina, Φ508mm

Velocidad de línea, 4-6m / min (ajustable)


5. La característica de la máquina.

5.1 desenrollador automático,


tipo: tamborile voladizo tipo

Características funcionales y estructurales.

ser utilizado para soportar y expandir bobinas de acero, sección de fuselaje de soldadura de acero. es fácil de operar.


Parámetros técnicos

    diámetro interior del material: φ508mm

    rango de diámetro interior: ф450-550

    Diámetro exterior máximo: φ1200mm

    capacidad de carga: ≤ 5T


Cable tray roll forming machine manufacturer

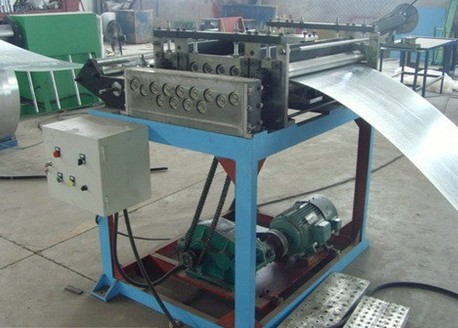

5.2 Máquina niveladora

Tipo: Niveladora activa de nueve rodillos.

Características funcionales y estructurales: fleje de acero de nivelación. Compuesto por un rodillo de presión y rodillos niveladores, los rodillos de presión pueden ajustarse individualmente, el rodillo de nivelación superior adopta la estructura general y establece dos puntos de ajuste antes y después, para formar un cierto ángulo, fácil de mejorar la calidad de nivelación.

el rodillo de nivelación es GCr15 endurecimiento de alta frecuencia, la dureza puede alcanzar HRC45-55.

Parámetros técnicos

el número de rodillos de nivelación: 9 rollos (up4 / down5), 2 rollos de presión

potencia del motor: 5.5KW


Cable Tray Machine


5.3 Mesa correctora

tipo: soporte de rodillo, corrigiendo

Funciones y estructura: corrección y con acero. El dispositivo de corrección consiste principalmente en una composición neumática de puente, rodillo, vertical orientada a rodillos. Las ruedas guía se pueden ajustar fácilmente a diferentes anchos. Los rodillos galvanizados son hermosos y flexibles.


5.4 Servoalimentadora

Tipo F: alimentación servo

Funciones F y Estructura: Pellizcar y estar con acero a la máquina de la prensa. Rodillo de poliuretano asegura que la fuerza de alimentación. La alimentación de cada error de alimentación debe controlarse en un rango de ± 0.15 mm. En comparación con el servo Clamp, el ajuste de la longitud de alimentación es más flexible, se adapta a un rango más amplio. Este dispositivo de alimentación es más adecuado para material ancho, puede mejorar efectivamente la precisión de alimentación. Servomotor, dispositivos de medición, sistema de control digital son los componentes importados.


Parámetros técnicos:

Número máximo de alimentación: 30 ~ 40 veces / min (ajustable)

Paso de alimentación: 100MM / paso (ajustable).

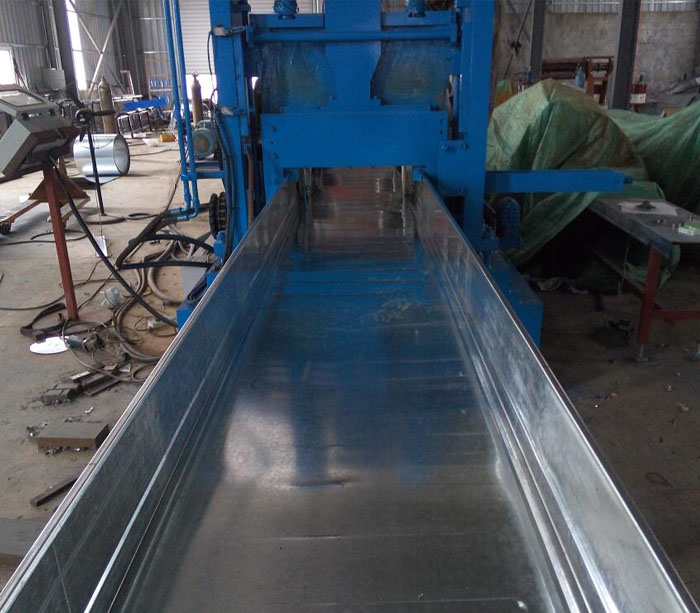

5.10 que forma la máquina

Tipo: transmisión de engranaje de doble voladizo, máquina de conformación universal de ancho ajustable y las especificaciones generales de intercambio móvil, rápido (altura y ancho de la cintura).


Función y estructura: la chapa se enrolla en forma de 20 rollos de soporte, gradualmente en la bandeja de cables terminada. Consta de la velocidad del motor de CA, reductor, guías lineales de alta precisión, caja de cambios izquierda y derecha, mecanismo de ajuste lateral, la composición del grupo de rodillos. Un conjunto de rodillos para completar todas las especificaciones de la bandeja de cables, ajustando la posición del bastidor del rodillo para lograr el reemplazo de las especificaciones.


Parámetros técnicos:

el número de soporte de rollo horizontal: alrededor de 20

Eje de la máquina: (ajustado específicamente según la situación actual)

el nivel de distancia del rodillo: alrededor de 350-550mm

potencia del motor: 22.5KW

Velocidad de línea: 10-15m / min


Cable tray roll forming machine manufacturer


5.11 Mesa de colección


Tipo: la bandeja de cables terminada llega a la mesa de recolección, el trabajador recolectará los productos, el rodillo no motorizado.

Función y estructura: consisten en una sección de acero (tubo cuadrado), sin ensamblaje de rodillo motorizado, la soldadura, desempeña un papel en el soporte del producto terminado, puede adaptar el producto terminado de 8 metros.




5.12 sistema de control eléctrico

Toda la línea adopta el control PLC importado, la pantalla táctil se usa para la interfaz hombre-máquina, logrando la interacción entre el hombre y el PLC.


Cable Tray Machine

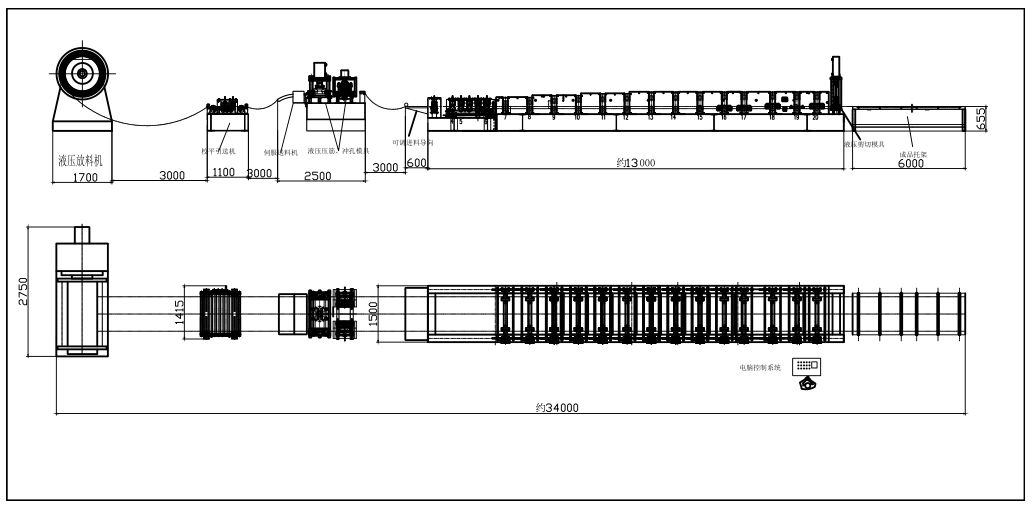

6,Diseño de la línea de producción de la bandeja de cables.

Bandeja de cables con agujero, línea de producción necesitará dispositivo de perforación hidráulica.

Si la bandeja de cables no tiene orificio, la línea de producción no necesita el proceso de perforación hidráulica.


Cable tray roll forming machine manufacturer

Características del producto

Ventilador de la máquina formadora de rollos de cable


1, línea de producción de bandejas de cable para producir y ajustar diferentes anchos y alturas, ancho de bandejas de cables de 100 a 600 mm y altura de 50 a 100 mm.

2, sistema de control PLC, de forma automática y fácil de manejar.

3, rodillo Gcr15 con proceso de enfriamiento rápido, alcance de dureza HRC60-65.

4, sistema de corte de seguimiento con cuchilla de corte Cr12.



Modelo y significado

Modelo, YX96-480


Máquina de bandeja de cable es el equipo para la bandeja de cable de producción.

Qué es la bandeja de cable?

La bandeja de cables se divide en un tipo de canal, tipo de bandeja y tipo de escalera. La bandeja para cables está compuesta por un soporte, un brazo de soporte y un accesorio de montaje. Se puede erigir de forma independiente o se puede colocar en varios soportes de bastidor de edificios (estructura) y tuberías. Cuenta con una estructura simple, aspecto hermoso, configuración flexible y mantenimiento conveniente. Todas las piezas deben ser galvanizadas e instaladas en edificios. Si el puente está fuera del mar abierto o pertenece al área corroída, el material debe tener las características de anticorrosión, resistencia a la humedad, buena adhesión y alta resistencia al impacto.


Parámetros técnicos

Rodillo de la bandeja de cable formando datos de parámetros de la máquina


Formando maquina
Espesor del material0.6~2.0MM
Material del rodilloGCr15
Material del eje45# steel
Velocidad de formación15-20m/min
Sistema de controlPLC Control( Delta brand)
Poder total15kw
Tensión nominalPersonalizado
